當前位置： 首頁 >產品中心 >LoRa擴頻（SPI/SOC）>SX126X>E22-170M22S

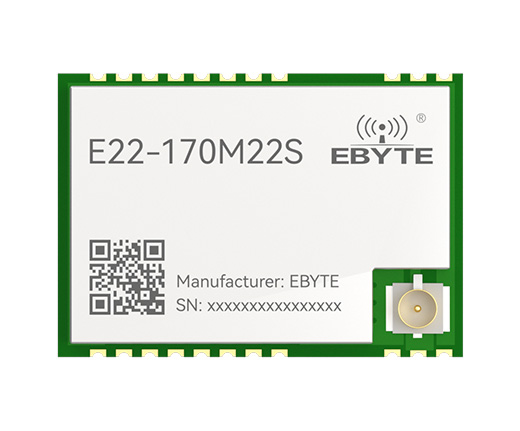

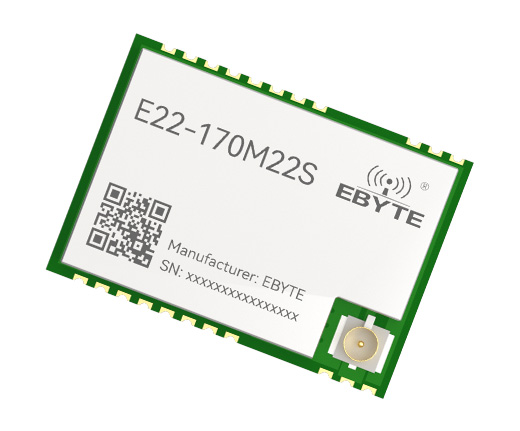

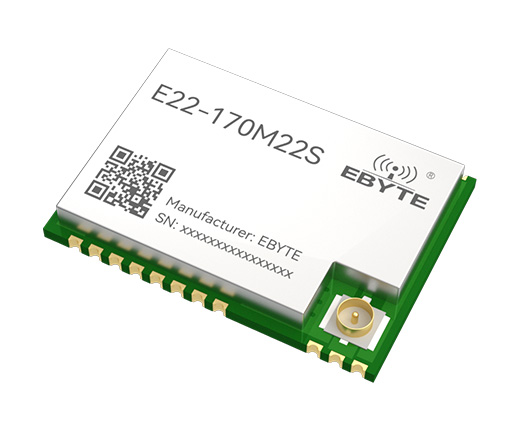

E22-170M22S SX1262芯片LoRa模塊

發射功率：22dBm

通信距離：5km

產品尺寸：14*20mm

產品重量：1.5±0.2g

產品簡介：E22-170M22S是基于Semtech生產的全新一代LoRaTM射頻芯片SX1262為核心自主研發的超小體積并適用于170.125MHz貼片式LoRa無線模塊。 由于采用原裝進口的SX1262為模塊核心，與上一代LoRaTM收發器相比，抗干擾性能與通信距離得到了進一步提升。由于其采用全新的LoRaTM調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該LoRa模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。

E48-引流圖

E32-M系列l(wèi)ora模塊擴頻技術E49-M系列l(wèi)ora無線模塊

E22-170M22S系列LORA模塊 (1)
E22-170M22S系列LORA模塊 (2)
E22-170M22S系列LORA模塊 (3)
E22-170M22S系列LORA模塊 (4)
E22-170M22S系列LORA模塊 (5)
E22-170M22S系列LORA模塊 (6)
E22-170M22S系列LORA模塊 (7)
E22-170M22S系列LORA模塊 (8)
E22-170M22S系列LORA模塊 (9)
E22-170M22S系列LORA模塊 (10)
E22-170M22S系列LORA模塊 (11)

射頻參數單位型號備注
發射功率dBm22
參考距離m5000晴朗空曠，天線增益 5dBi，天線高度 2.5米，空中速率 2.5kbps
工作頻段MHz150.125～170.125出廠默認170.125MHz，信道間隔250KHz

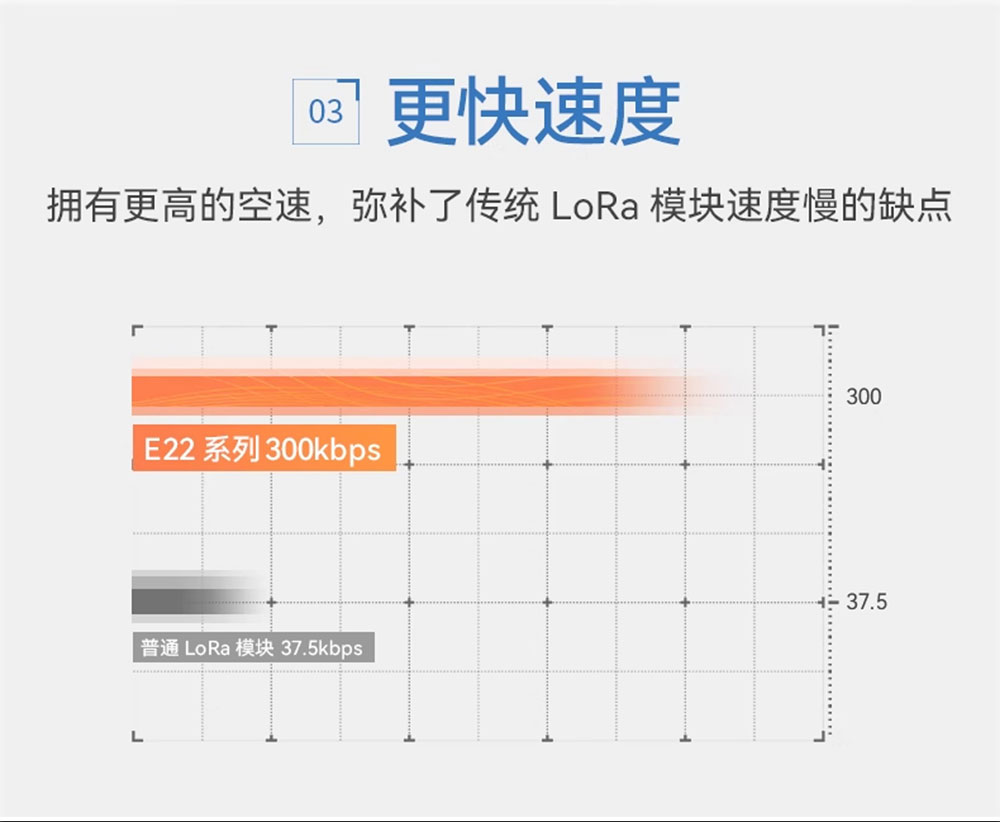

空中速率bps0.018～62.5k用戶編程控制


電氣參數單位型號備注
工作電壓V1.8～3.7工作電壓≥3V時，能滿足輸出功率需求，工作電壓超過3.7V時有燒毀風險。
通信電平V3.3使用5V TTL 有風險燒毀
功耗發射電流mA119瞬時功耗
接收電流mA6.5
休眠電流μA0.18軟件關斷
溫度工作溫度℃-20～+85工業級
儲存溫度-40～+125


硬件參數型號備注

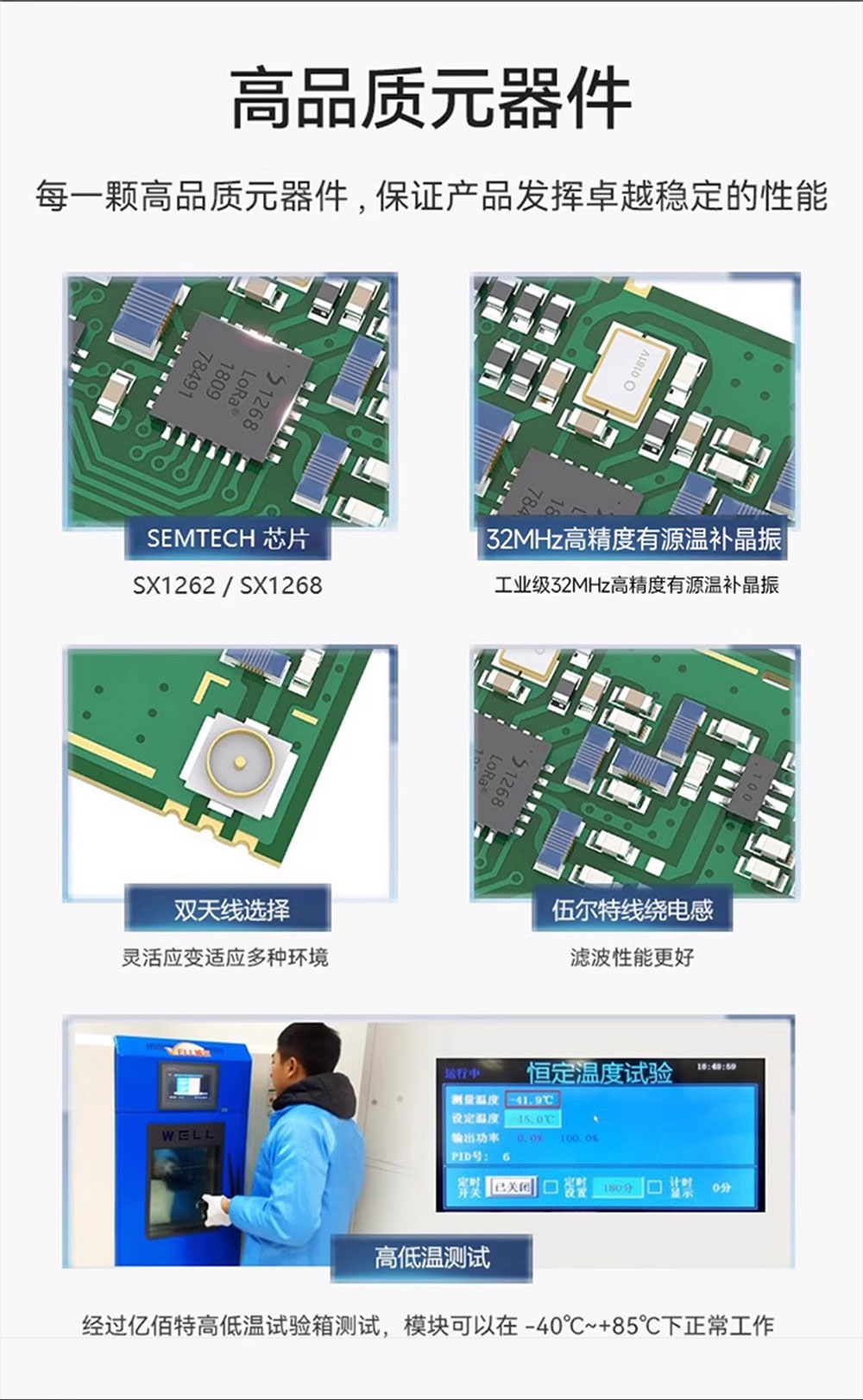

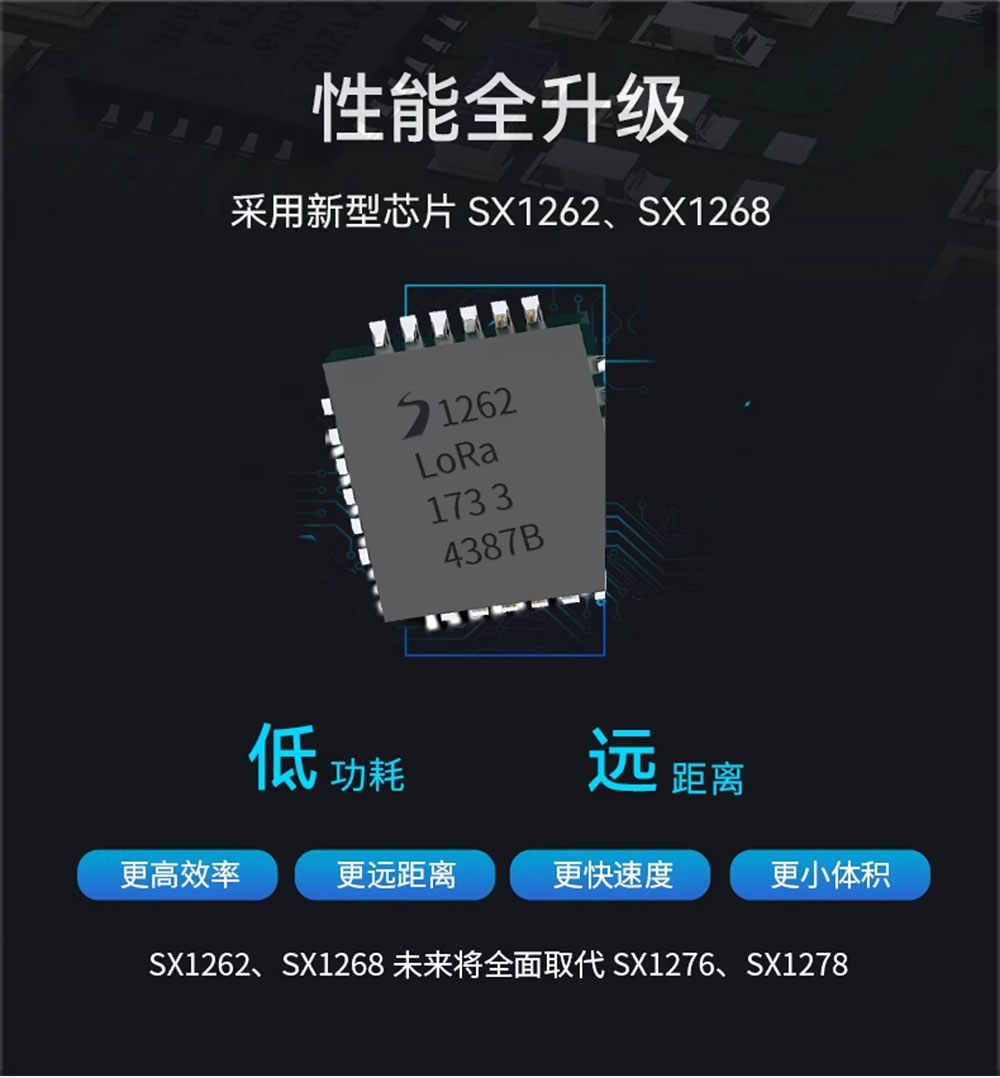

芯片SX1262
FIFO256Byte單次發送最大長度
調制方式LoRa?新一代LoRa?調制技術
接口方式郵票孔間距1.27mm
通信接口SPI參考SPI速率為3M
產品凈重1.5±0.2g
封裝方式貼片
天線接口IPEX一代/郵票孔特性阻抗約50 歐姆
尺寸14*20mm

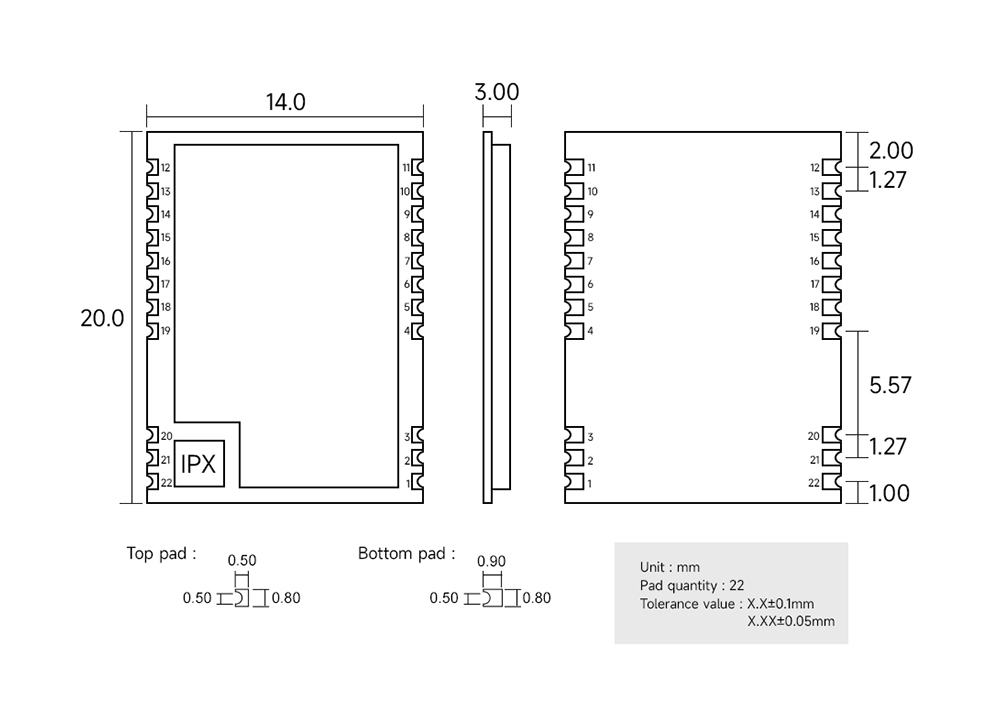

引腳 E22-170M22S

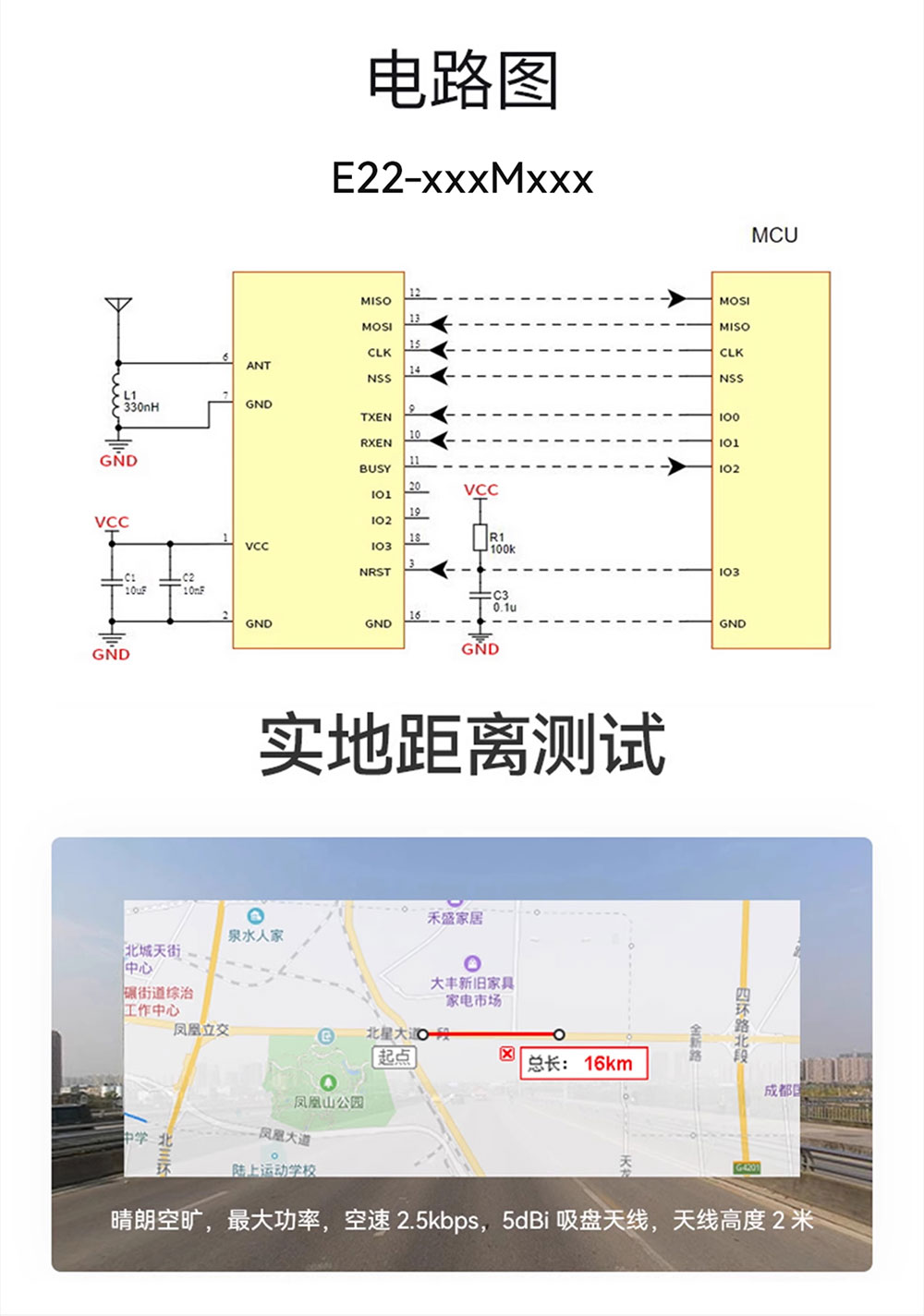

引腳序號引腳名稱引腳方向引腳用途
1GND-地線，連接到電源參考地
2GND-地線，連接到電源參考地
3GND-地線，連接到電源參考地
4GND-地線，連接到電源參考地
5GND-地線，連接到電源參考地
6RXEN輸入射頻開關接收控制腳，連接外部單片機IO，高電平有效
7TXEN輸入射頻開關發射控制腳，連接外部單片機IO或DIO2，高電平有效
8DIO2輸入/輸出可配置的通用IO口（詳見SX1262 手冊）①
9VCC-供電電源，范圍1.8V~3.7V（建議外部增加陶瓷濾波電容）
10GND-地線，連接到電源參考地
11GND-地線，連接到電源參考地
12GND-地線，連接到電源參考地
13DIO1輸入/輸出可配置的通用IO口（詳見SX1262 手冊）
14BUSY輸出用于狀態指示（詳見SX1262 手冊）
15NRST輸入芯片復位觸發輸入腳，低電平有效
16MISO輸出SPI數據輸出引腳
17MOSI輸入SPI數據輸入引腳
18SCK輸入SPI時鐘輸入引腳
19NSS輸入模塊片選引腳，用于開始一個SPI通信
20GND-地線，連接到電源參考地
21ANT-天線接口，郵票孔（50歐姆特性阻抗）
22GND-地線，連接到電源參考地


注①：如果短接DIO與TXEN引腳，則軟件內需要使能DIO2開關控制功能。
