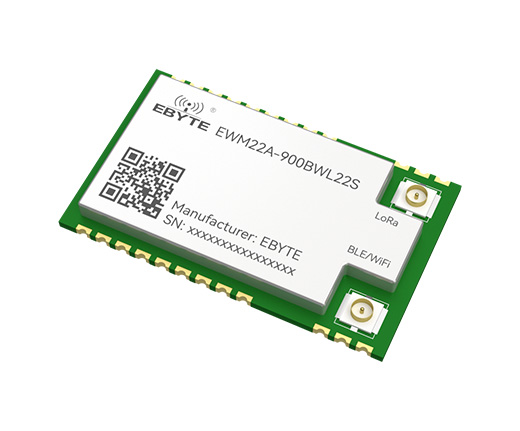

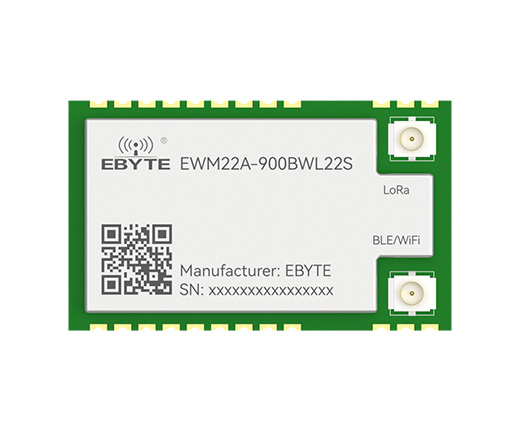

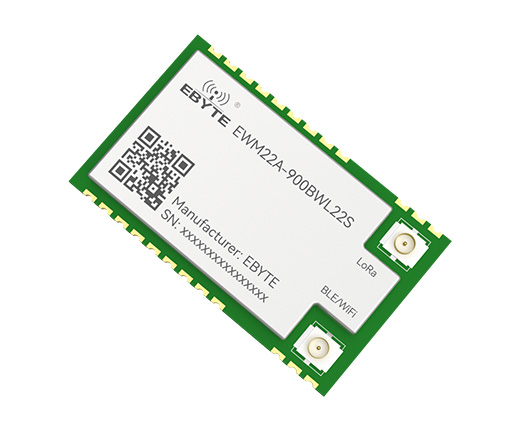

EWM22A-900BWL22S 無線數傳模塊

通信接口：UART

工作頻率：2.4G/868M/915MHz

通信協議：BLE/WIFI/LoRa

通信距離：0.5/5km

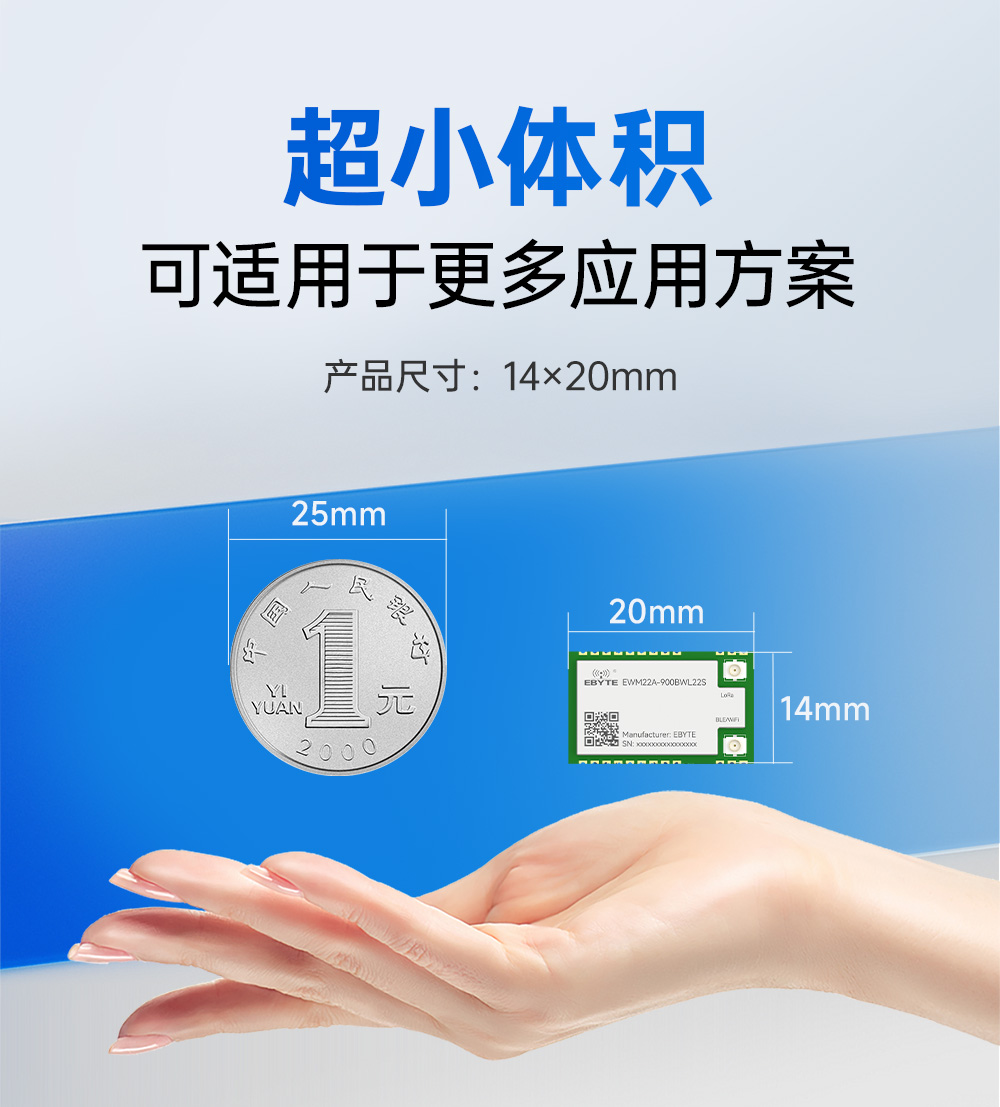

產品尺寸：14*20mm

產品重量：1.2g±0.1g

產品簡介：EWM22A-900BWL22S是成都億佰特研發的藍牙BLE、WIFI、LoRa多合一無線數傳模塊，該系列無線模塊支持BLE、WIFI、LoRa通信，其中LoRa功能兼容E22X系列模塊，貼片型，BLE/WIFI最大發射功率20dBm，LoRa支持22dBm發射功率，引腳間距1.27mm，出廠自帶固件，功能強大，主要適用于數據傳輸應用場景。

引流圖 E104-BT52
引流圖 E22-400T22S

900頻段藍牙、WiFi、LoRa多合一無線模塊 (1)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (2)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (3)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (4)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (5)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (6)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (7)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (8)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (9)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (10)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (11)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (12)
900頻段藍牙、WiFi、LoRa多合一無線模塊 (13)

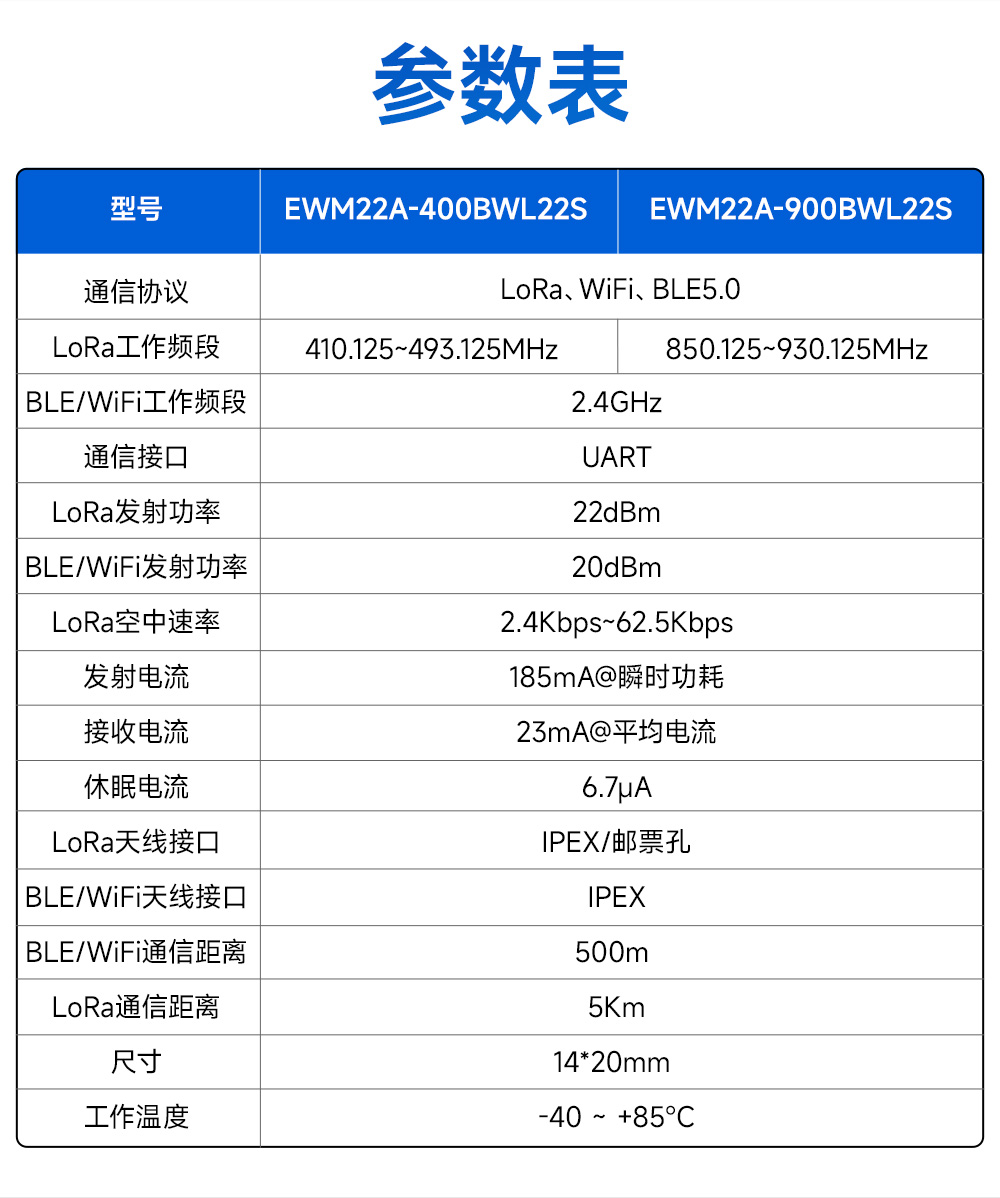

主要參數性能備注
最小值最大值
電源電壓（V）03.6超過3.6V永久燒毀模塊
阻塞功率（dBm）-10近距離使用燒毀概率較小
工作溫度（℃）-4085工業級


主要參數性能 備注
最小值典型值最大值
工作電壓（V）33.33.6≥3.3V可保證輸出功率
通信電平（V）
3.3
使用5V TTL有風險燒毀
工作溫度（℃）-40-85工業級設計
BLE/WIFI工作頻段（GHz）2.4-2.48支持ISM頻段
LoRa工作頻段（MHz）850.125868.125930.125
LoRa空中速率（Kbps）2.462.562.5
功耗發射電流（mA）
200
瞬時功耗
接收電流（mA）
11
深度休眠電流(μA)
6.7

BLE發射功率（dBm）-92020可配置
WIFI發射功率（dBm）-20-固定值，不可配置
LoRa發射功率（dBm）102222可配置


主要參數 描述 備注

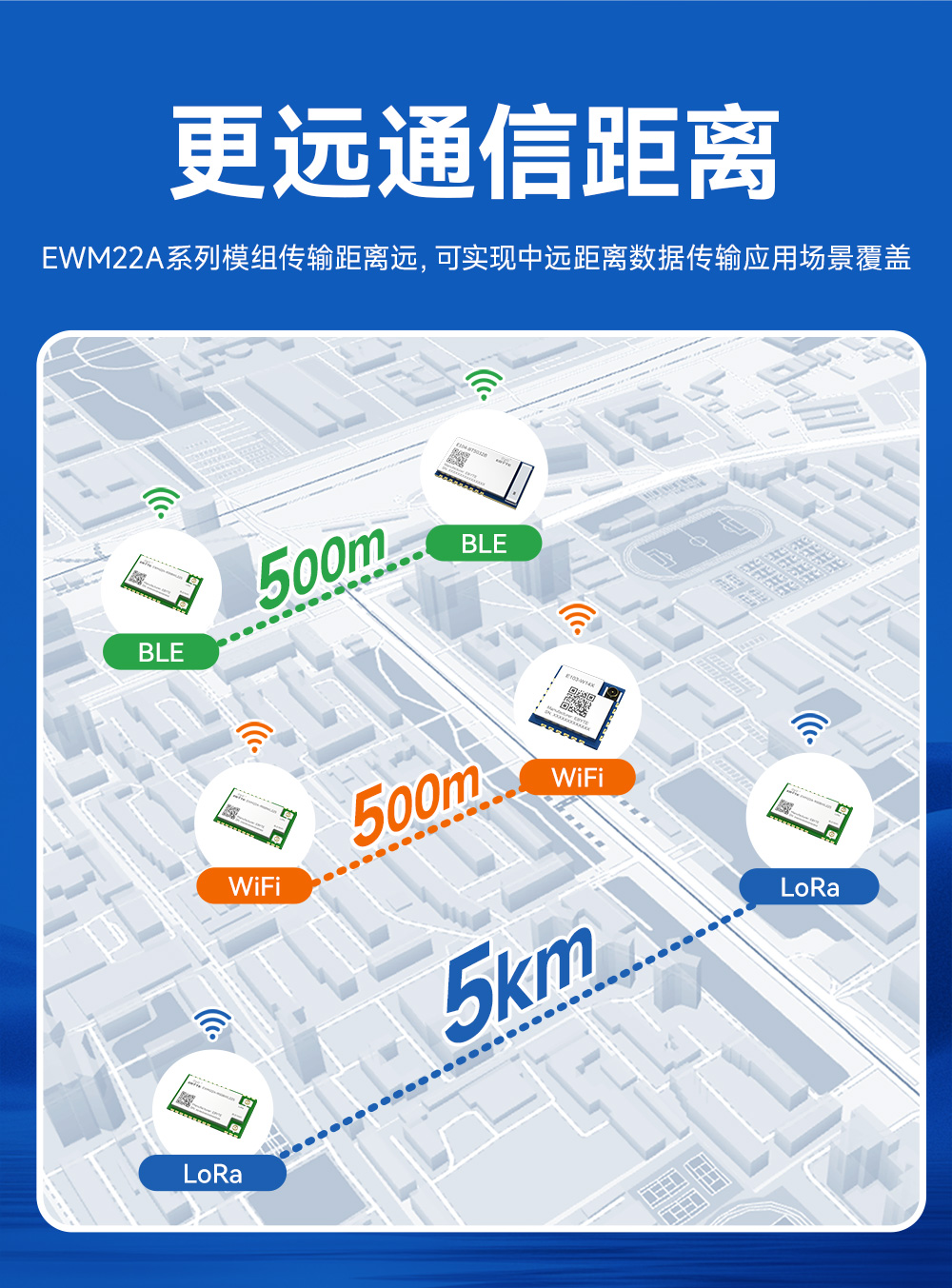

BLE通信距離500m晴朗空曠環境，天線增益5.0dBi，高度2米。
WIFI通信距離500m晴朗空曠環境，天線增益5.0dBi，高度2米。
LoRa通信距離5Km晴朗空曠環境，天線增益3.5dBi，高度2米，空中速率2.4kbps。
協議BLE/WIFI/LoRa BLE5.0、Wi-Fi(IEEE 802.11b/g/n)
通信接口UARTTTL電平
封裝方式貼片式
LoRa數據包長240 Btyes可通過指令設置分包32/64/128/240字節發送
BLE MTU517 Btyes
UART RX BUFFER1024 Btyes
UART TX BUFFER 1024 Btyes
LORA_TX_BUF_SIZE2028 Btyes
BLE_TX_BUF_SIZE1024 Btyes
TCP_TX_BUF_SIZE2048 Btyes
接口方式1.27mm郵票孔

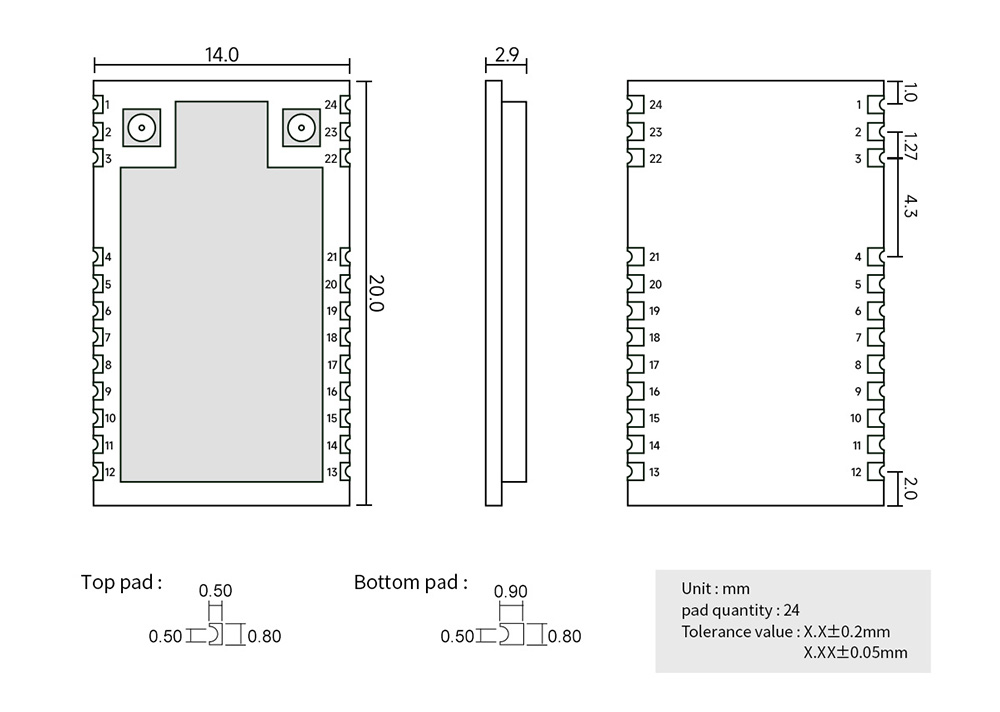

外形尺寸14*20mm±0.2mm

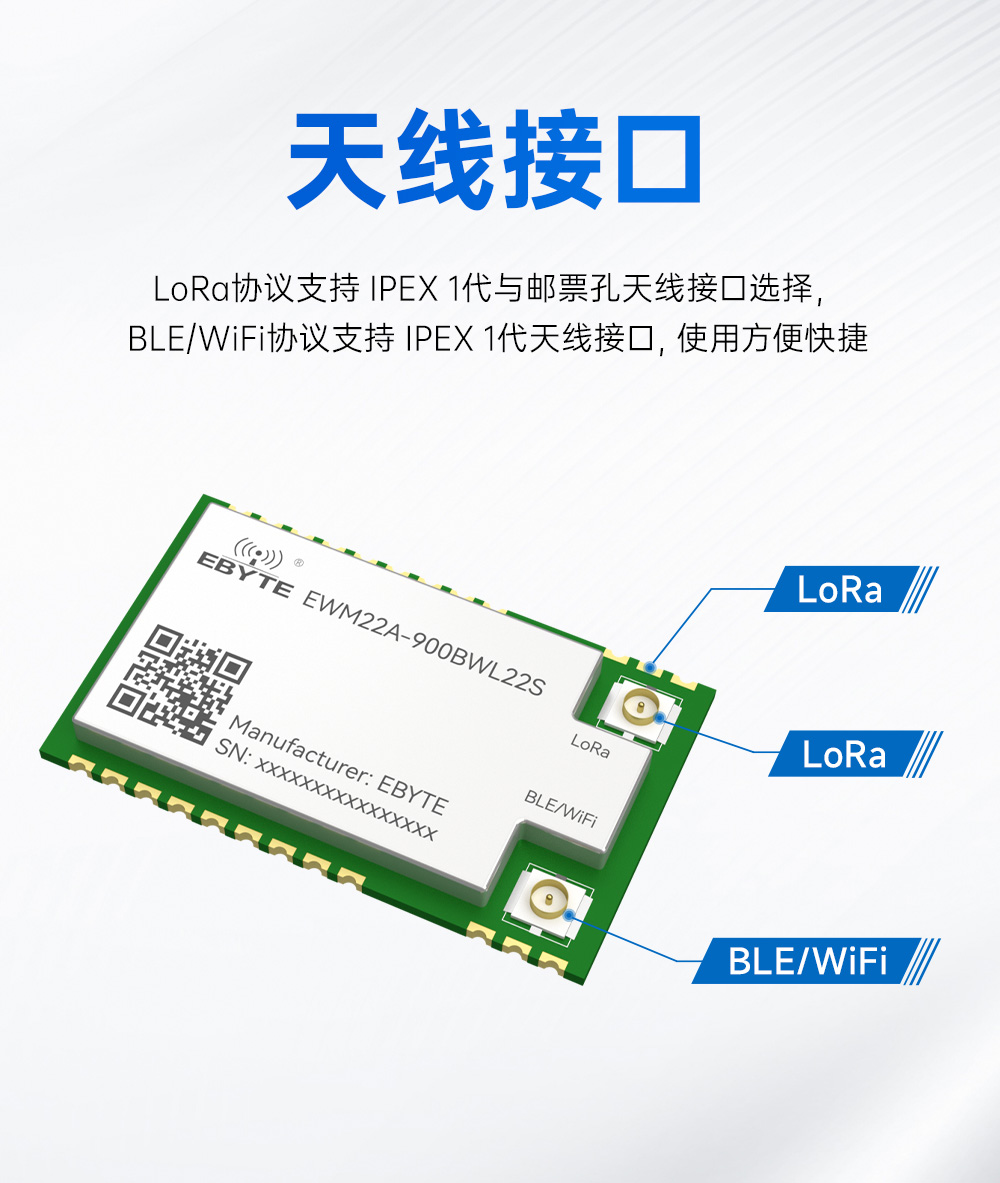

LoRa天線接口IPEX/郵票孔等效阻抗約50Ω
BLE/WIFI天線接口IPEX
產品重量1.2g±0.1g


引腳 EWM22A-900BWL22S


引腳序號引腳名稱引腳方向引腳用途
1GND-電源地
2ANT-LoRa天線接口,50 歐姆特性阻抗
3GND-電源地
4GND-電源地
5TX_EN-預留引腳
6RX_EN-預留引腳
7LINK輸出藍牙/WIFI連接狀態指示引腳：BLE:默認高電平，BLE已連接為低電平；
WIFI:默認高電平,WIFI已連接、TCP未連接輸出1Hz高低電平變化，TCP已連接輸出低電平。
8WAKE輸入深度休眠喚醒引腳，低電平喚醒。
9NC輸入/輸出預留引腳
10NC輸入/輸出預留引腳
11NC輸入/輸出預留引腳
12NC輸入/輸出預留引腳
13GND-電源地
14VCC輸入電源輸入：3.0~3.6V
15TXD輸出TTL 串口輸出，連接到外部 RXD 輸入引腳；
16RXD輸入TTL 串口輸入，連接到外部 TXD 輸出引腳；
17NC-預留引腳
18NC-預留引腳
19AUX輸出用于指示LoRa工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空）
20NC-預留引腳
21RST輸入復位腳，低電平復位
22GND-電源地
23NC-預留引腳
24GND-電源地
