通信接口：UART
工作頻率：2.4G+433MHz
通信協議：BLE/WIFI/LoRa
通信距離：0.5km/5km
產品尺寸：14*20mm
產品重量：1.2g±0.1g

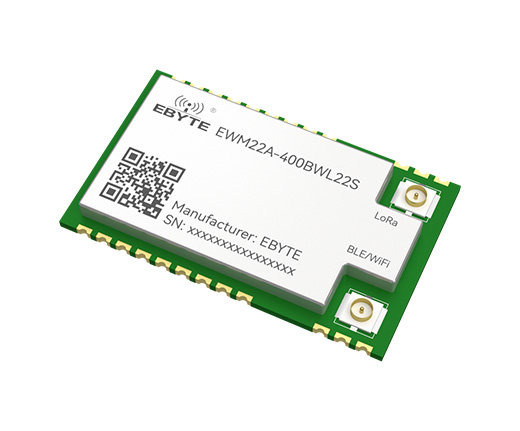

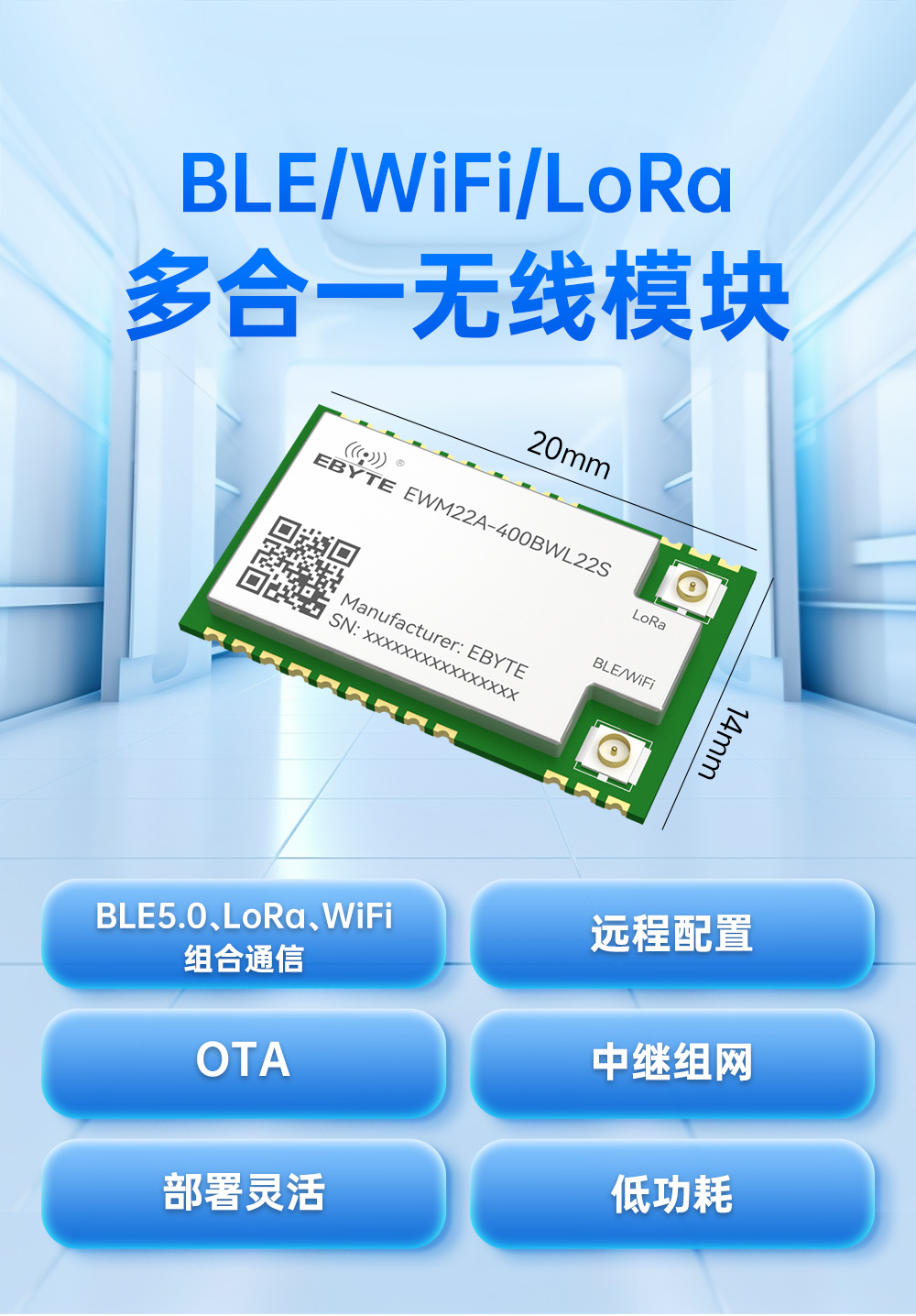

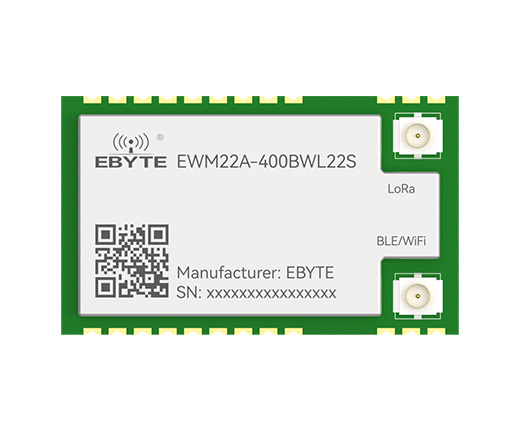

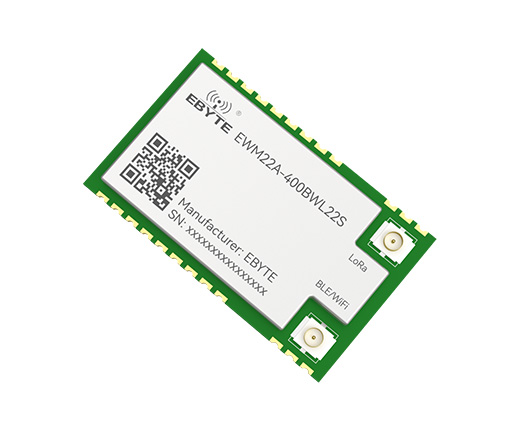

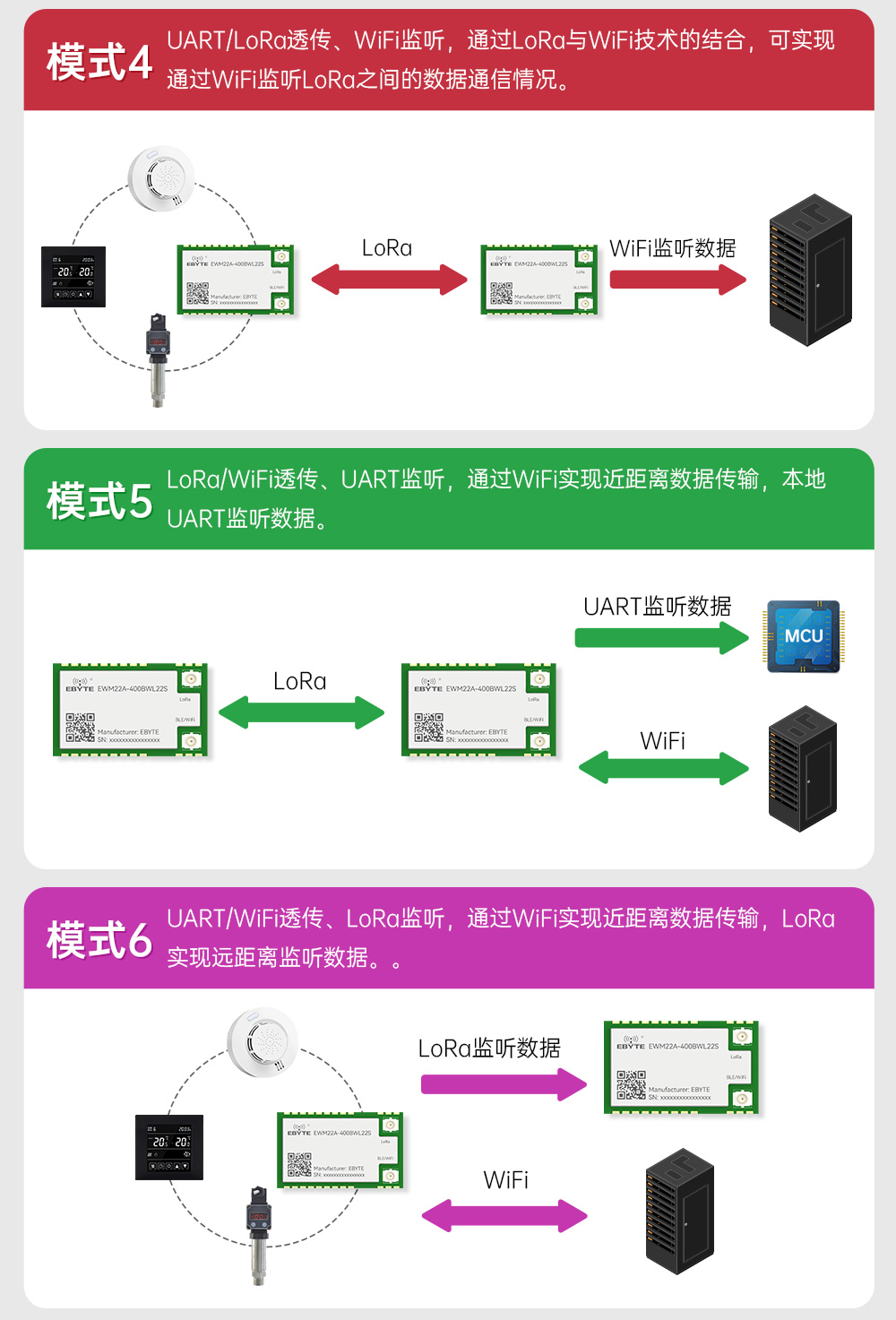

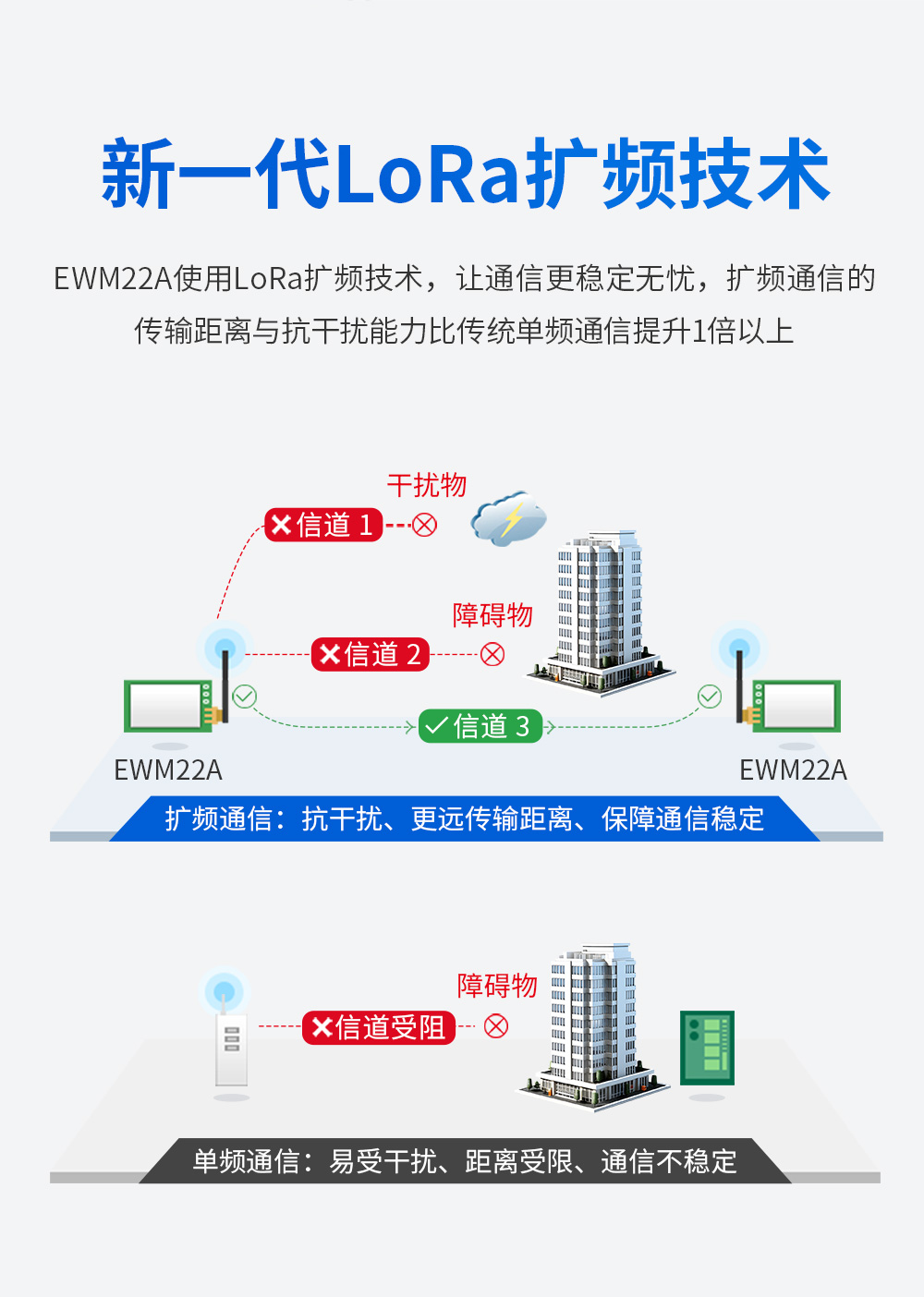

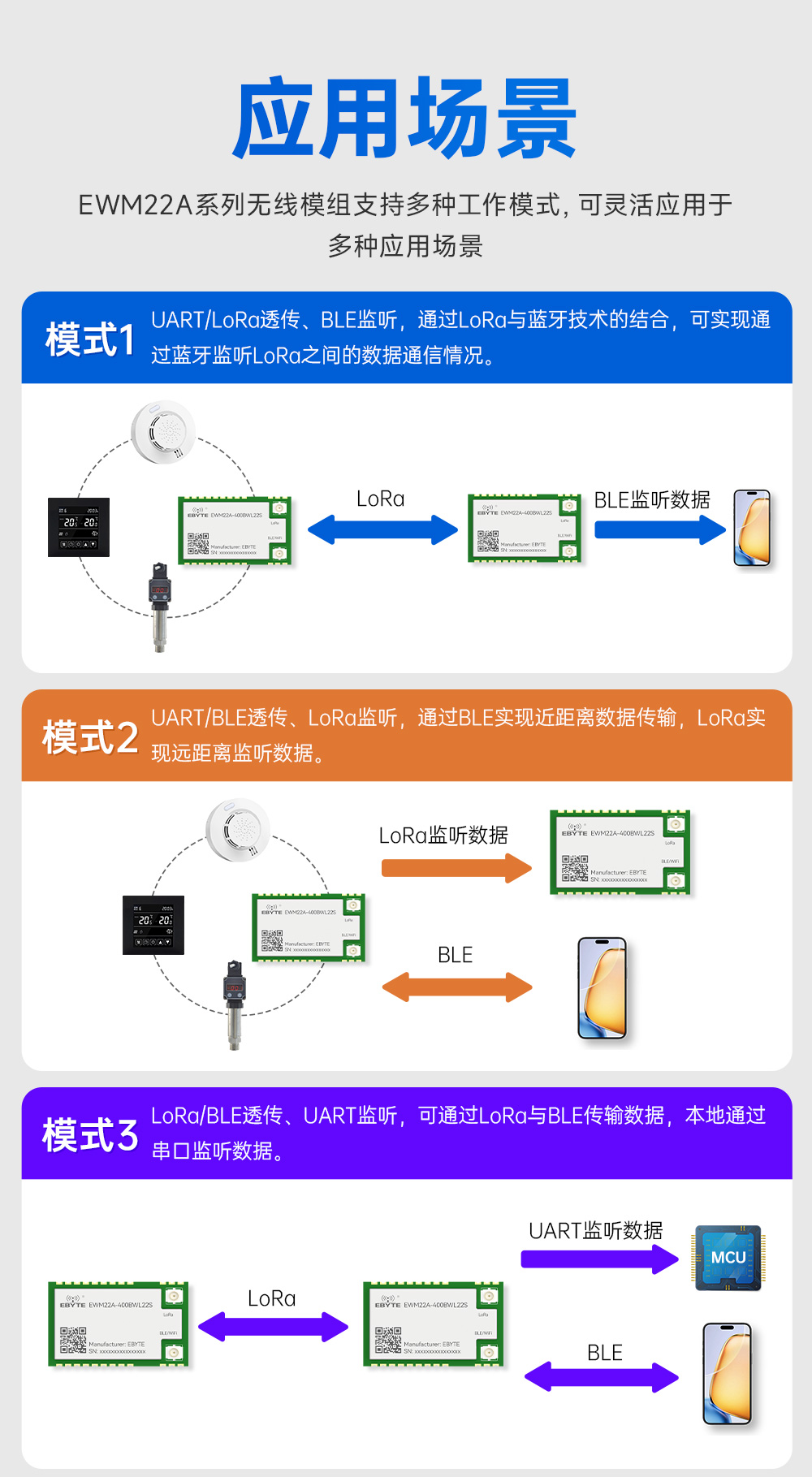

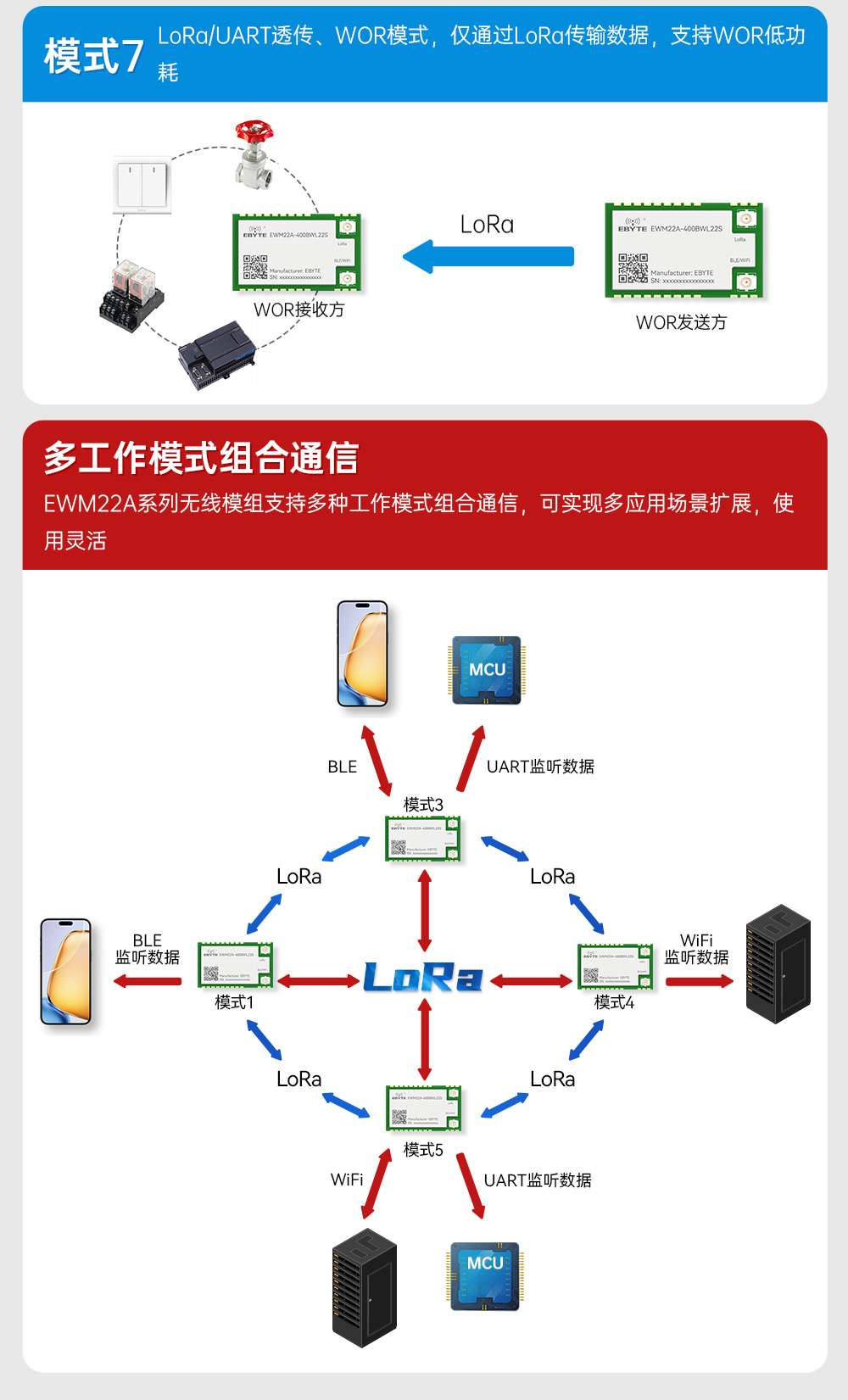

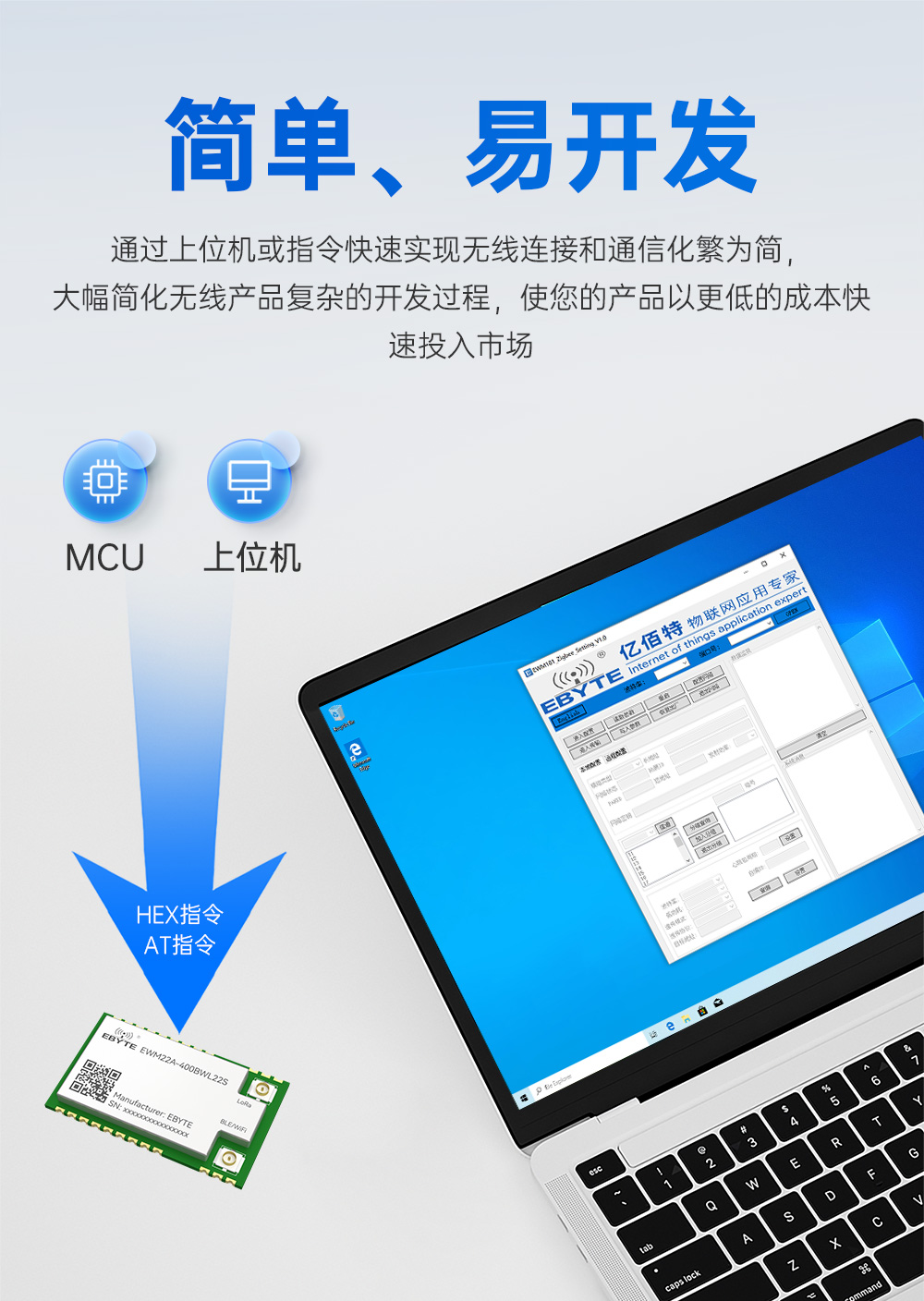

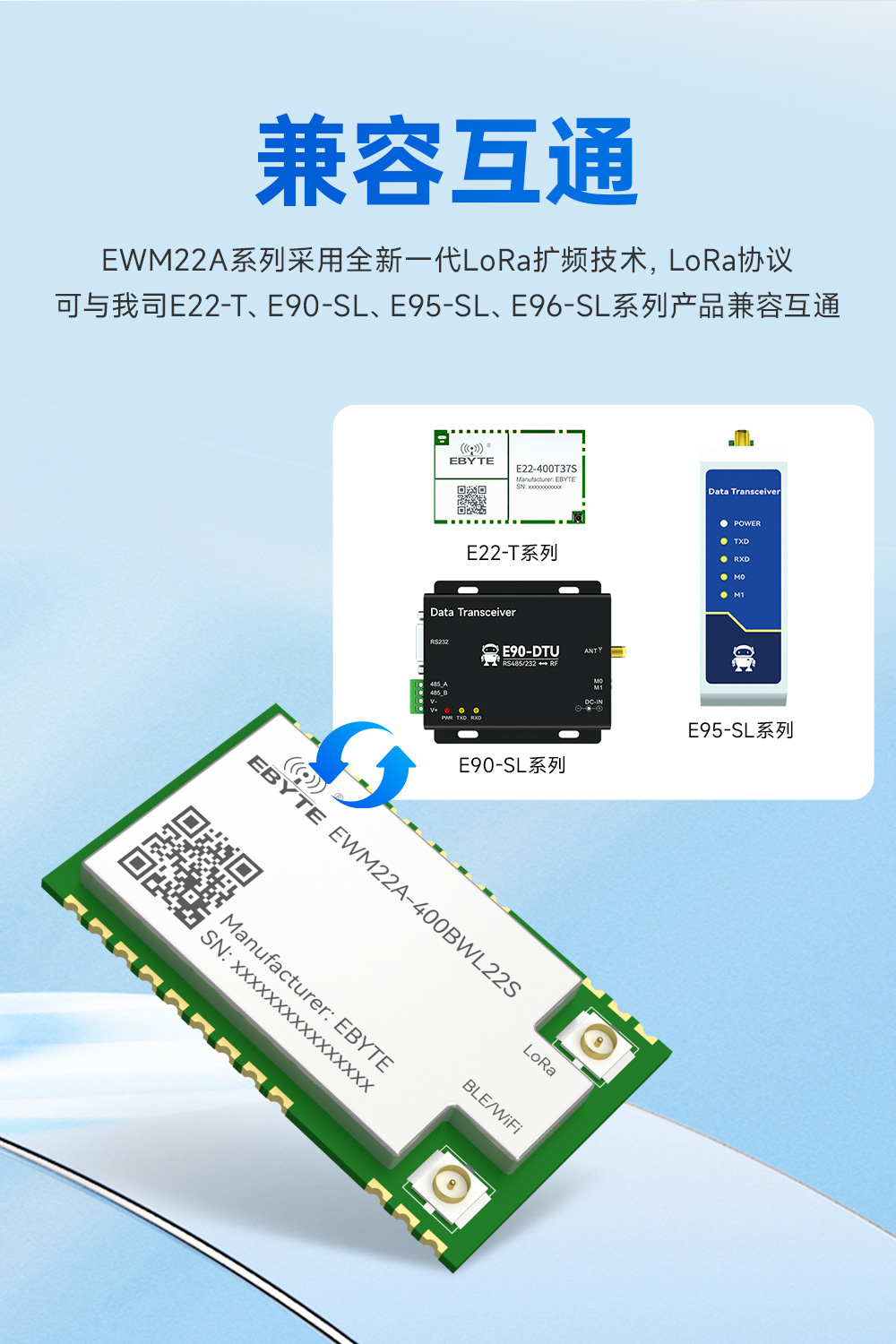

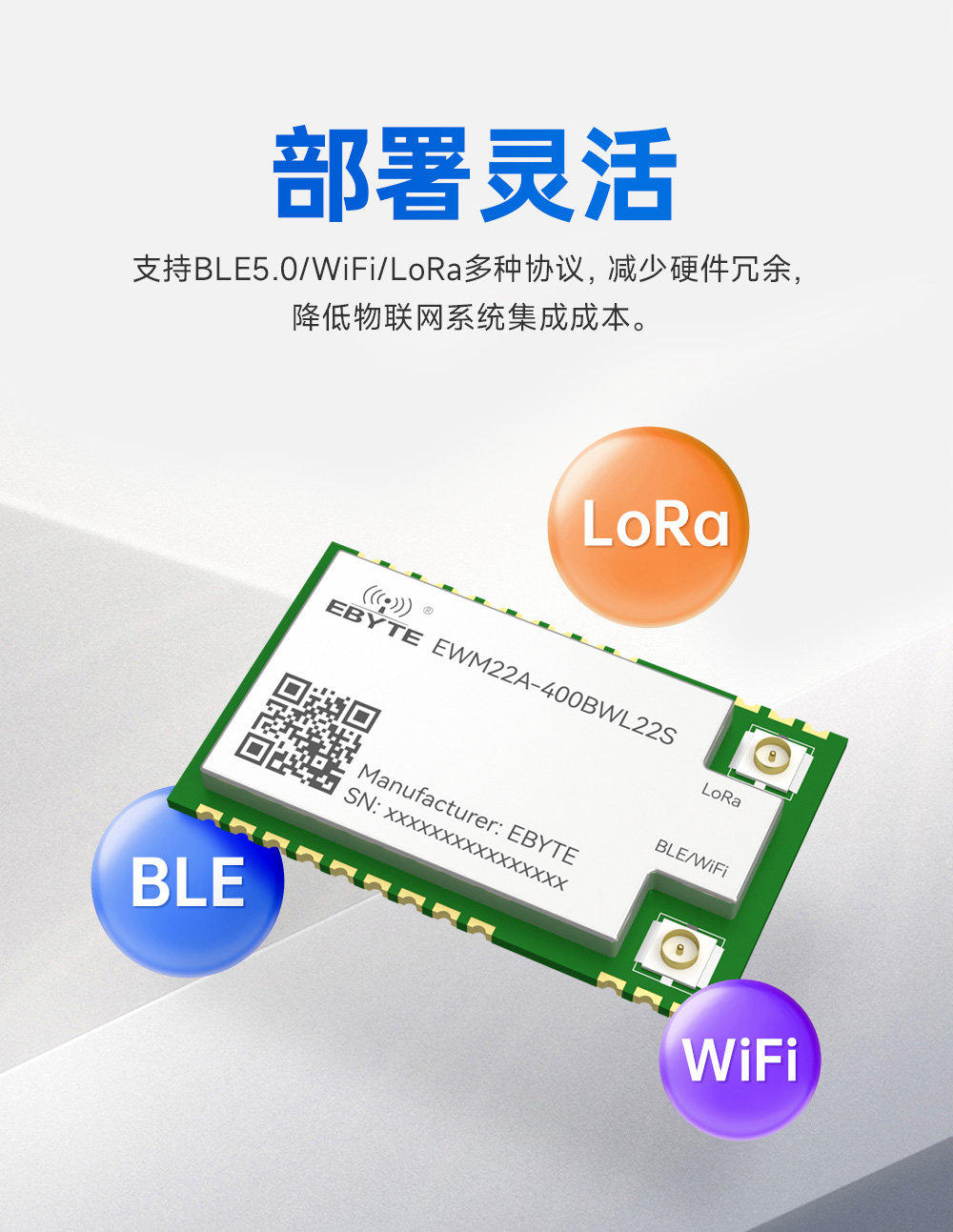

產品簡介：EWM22A-400BWL22S是成都億佰特研發的BLE、WIFI、LoRa多合一無線數傳模塊，該系列無線模塊支持BLE、WIFI、LoRa通信，其中LoRa功能兼容E22X系列模塊，貼片型，BLE/WIFI最大發射功率20dBm，LoRa支持22dBm發射功率，引腳間距1.27mm，出廠自帶固件，功能強大，主要適用于數據傳輸應用場景。

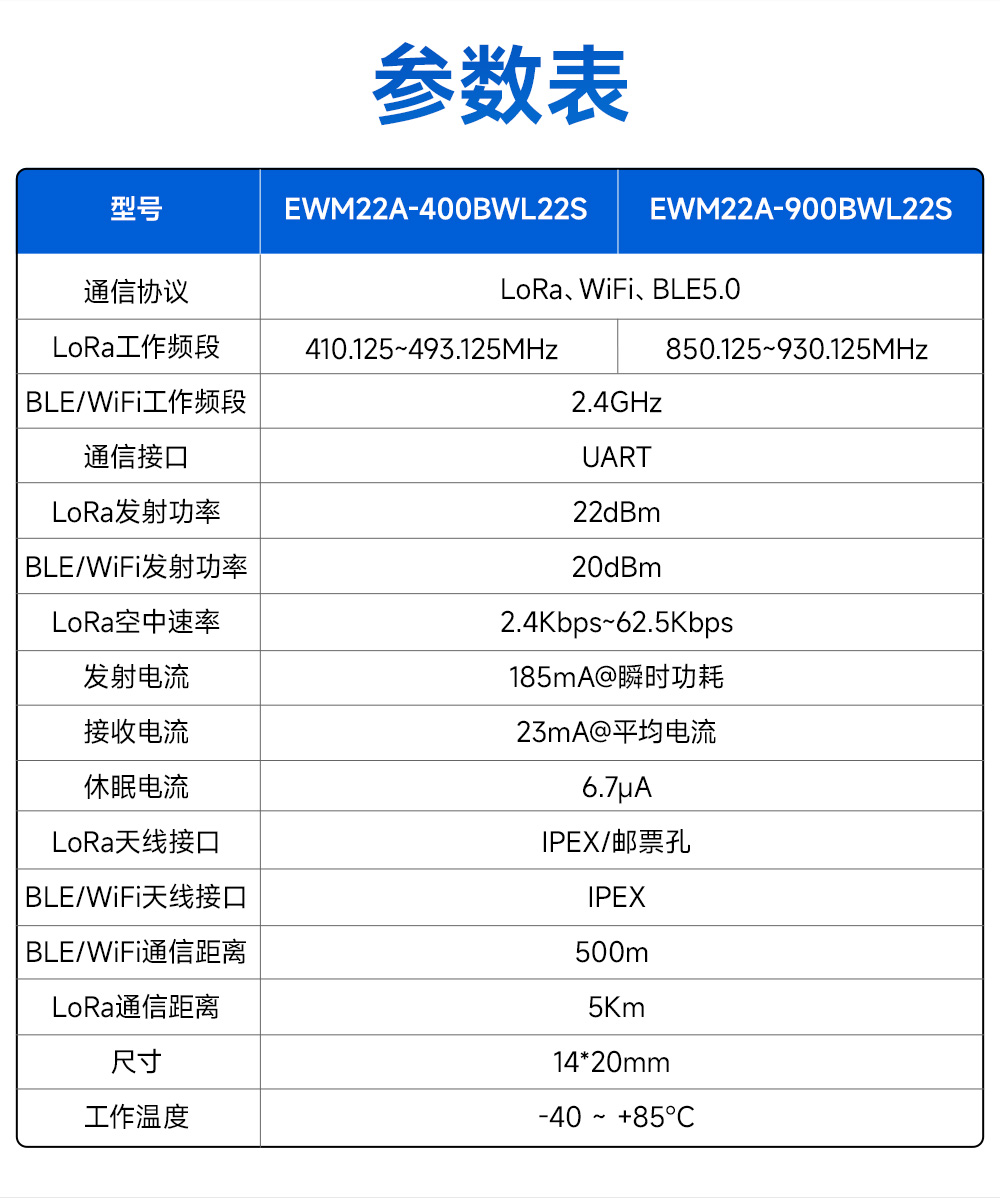

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.6 | 超過3.6V永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 3 | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用5V TTL有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| BLE/WIFI工作頻段（GHz） | 2.4 | - | 2.48 | 支持ISM頻段 | |
| LoRa工作頻段（MHz） | 410.125 | 433.125 | 493.125 | ||
| LoRa空中速率（Kbps） | 2.4 | 62.5 | 62.5 | ||
| 功耗 | 發射電流（mA） | 200 | 瞬時功耗 | ||
| 接收電流（mA） | 11 | ||||
| 深度休眠電流(μA) | 6.7 | ||||
| BLE發射功率（dBm） | -9 | 20 | 20 | 可配置 | |
| WIFI發射功率（dBm） | - | 20 | - | 固定值，不可配置 | |
| LoRa發射功率（dBm） | 10 | 22 | 22 | 可配置 | |
| 主要參數 | 描述 | 備注 |

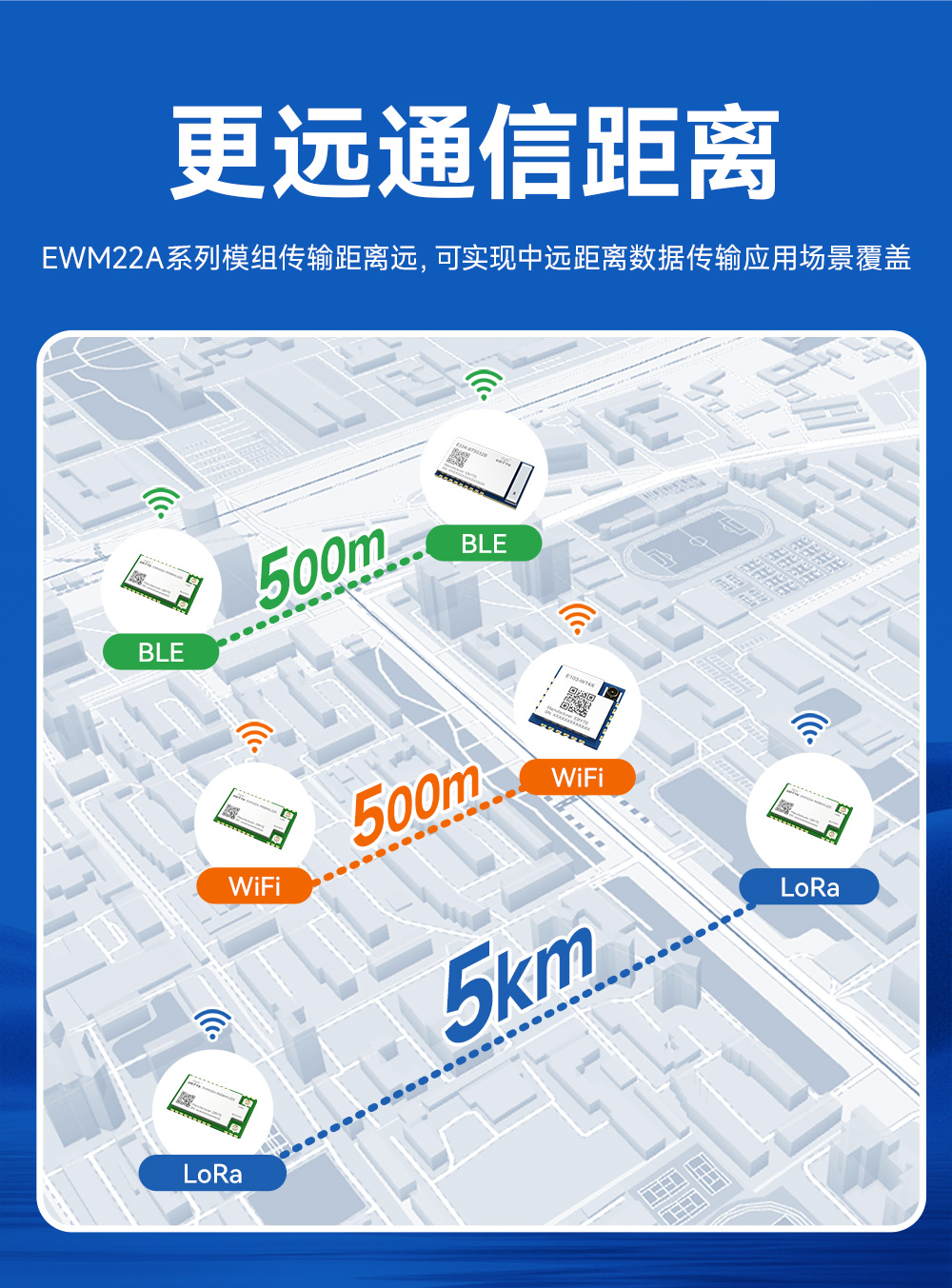

| BLE通信距離 | 500m | 晴朗空曠環境，天線增益5.0dBi，高度2米。 |
| WIFI通信距離 | 500m | 晴朗空曠環境，天線增益5.0dBi，高度2米。 |
| LoRa通信距離 | 5Km | 晴朗空曠環境，天線增益3.5dBi，高度2米，空中速率2.4kbps。 |
| 協議 | BLE/WIFI/LoRa | BLE5.0、Wi-Fi(IEEE 802.11b/g/n) |
| 通信接口 | UART | TTL電平 |
| 封裝方式 | 貼片式 | |
| LoRa數據包長 | 240 Btyes | 可通過指令設置分包32/64/128/240字節發送 |
| BLE MTU | 517 Btyes | |
| UART RX BUFFER | 1024 Btyes | |
| UART TX BUFFER | 1024 Btyes | |
| LORA_TX_BUF_SIZE | 2028 Btyes | |
| BLE_TX_BUF_SIZE | 1024 Btyes | |
| TCP_TX_BUF_SIZE | 2048 Btyes | |

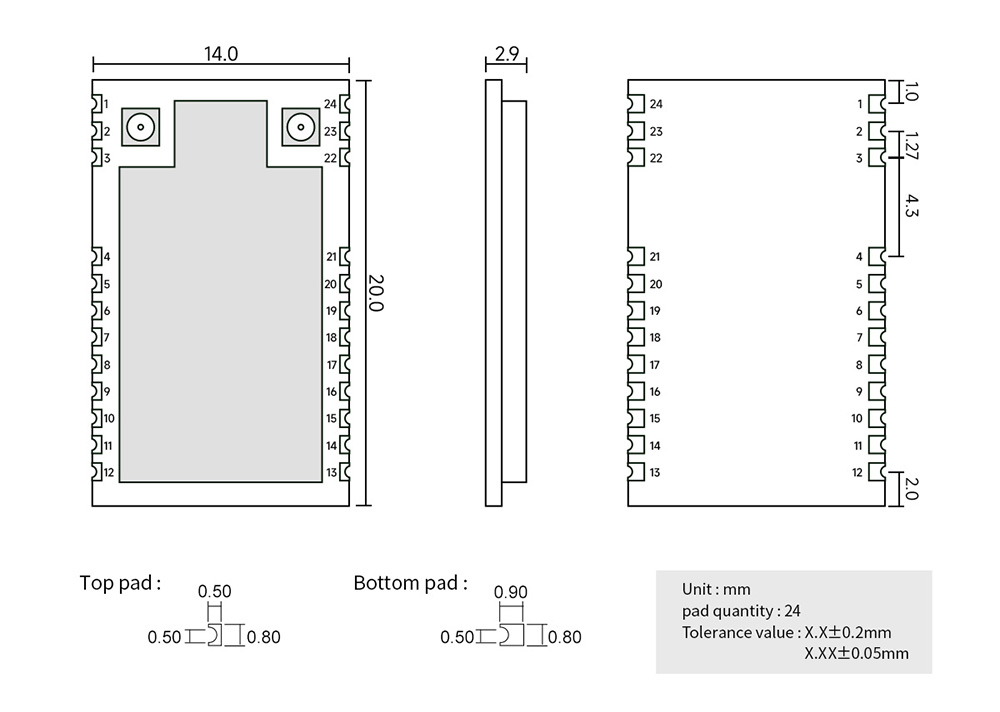

| 接口方式 | 1.27mm | 郵票孔 |

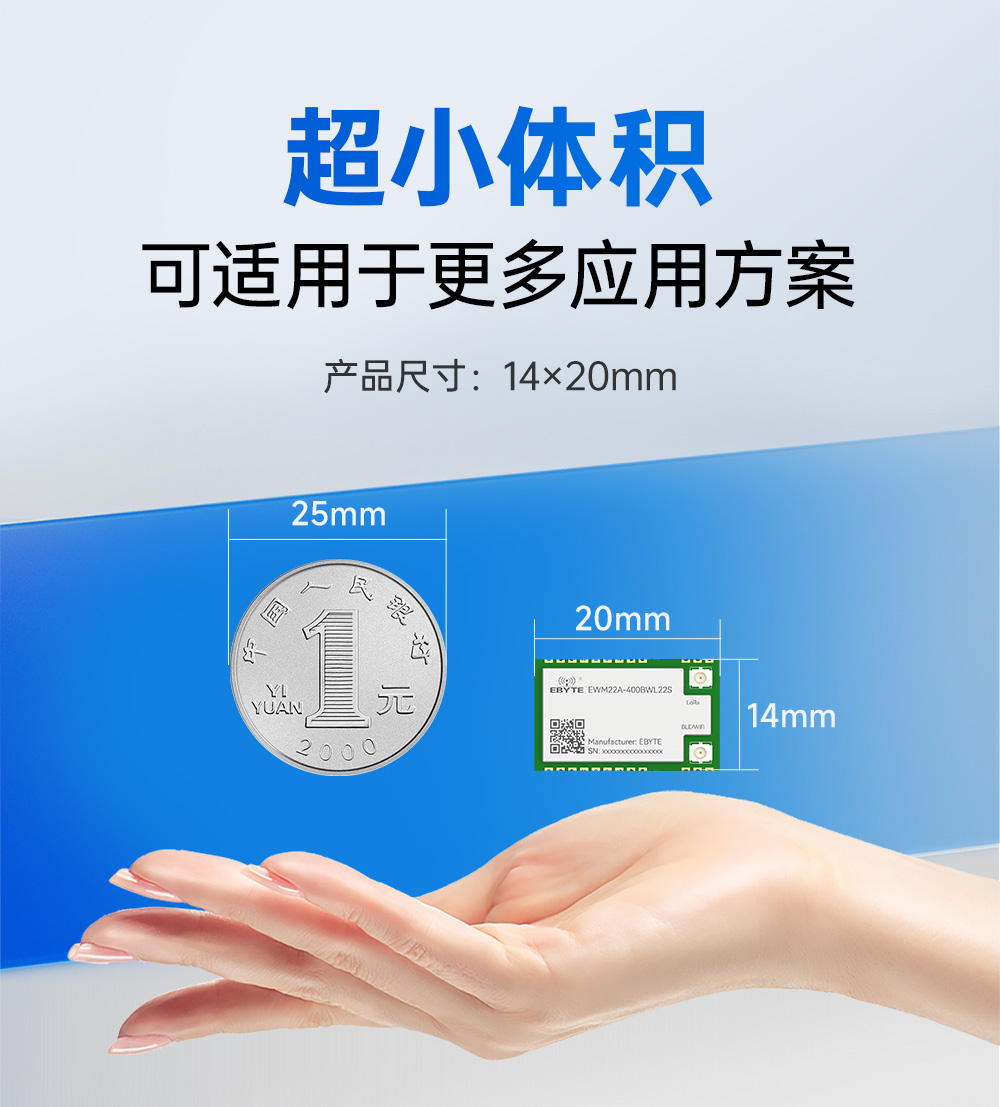

| 外形尺寸 | 14*20mm | ±0.2mm |

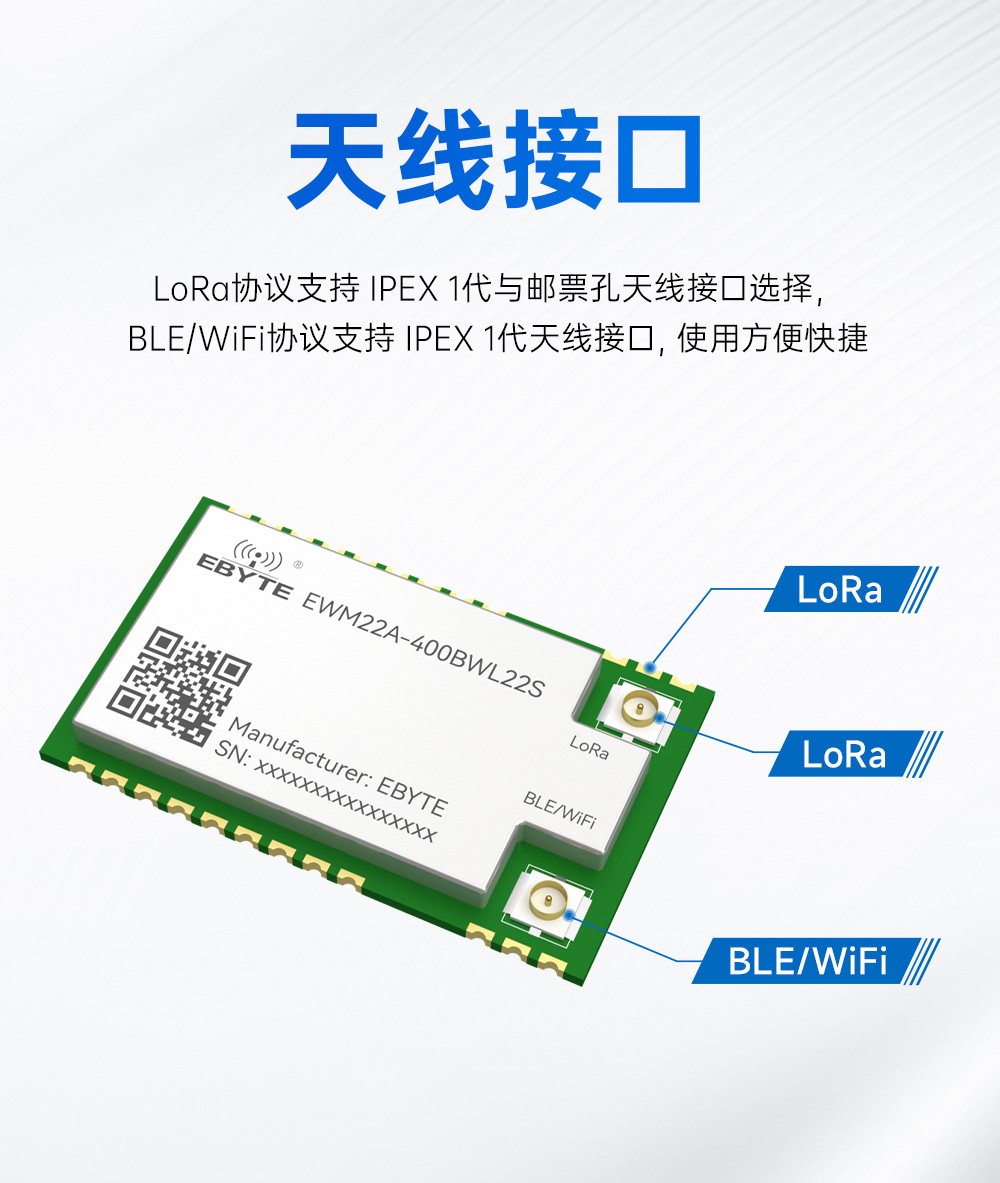

| LoRa天線接口 | IPEX/郵票孔 | 等效阻抗約50Ω |
| BLE/WIFI天線接口 | IPEX | |
| 產品重量 | 1.2g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 電源地 |
| 2 | ANT | - | LoRa天線接口,50 歐姆特性阻抗 |
| 3 | GND | - | 電源地 |
| 4 | GND | - | 電源地 |
| 5 | TX_EN | - | 預留引腳 |
| 6 | RX_EN | - | 預留引腳 |
| 7 | LINK | 輸出 | 藍牙/WIFI連接狀態指示引腳：BLE:默認高電平，BLE已連接為低電平； |
| WIFI:默認高電平,WIFI已連接、TCP未連接輸出1Hz高低電平變化，TCP已連接輸出低電平。 | |||
| 8 | WAKE | 輸入 | 深度休眠喚醒引腳，低電平喚醒。 |
| 9 | NC | 輸入/輸出 | 預留引腳 |
| 10 | NC | 輸入/輸出 | 預留引腳 |
| 11 | NC | 輸入/輸出 | 預留引腳 |
| 12 | NC | 輸入/輸出 | 預留引腳 |
| 13 | GND | - | 電源地 |
| 14 | VCC | 輸入 | 電源輸入：3.0~3.6V |
| 15 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 16 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 17 | NC | - | 預留引腳 |
| 18 | NC | - | 預留引腳 |
| 19 | AUX | 輸出 | 用于指示LoRa工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 20 | NC | - | 預留引腳 |
| 21 | RST | 輸入 | 復位腳，低電平復位 |
| 22 | GND | - | 電源地 |
| 23 | NC | - | 預留引腳 |
| 24 | GND | - | 電源地 |
