接口類型：以太網
工作頻率：431~446.5MHz
發射功率：1W
通信距離：6.5km
產品尺寸：82*62*25mm

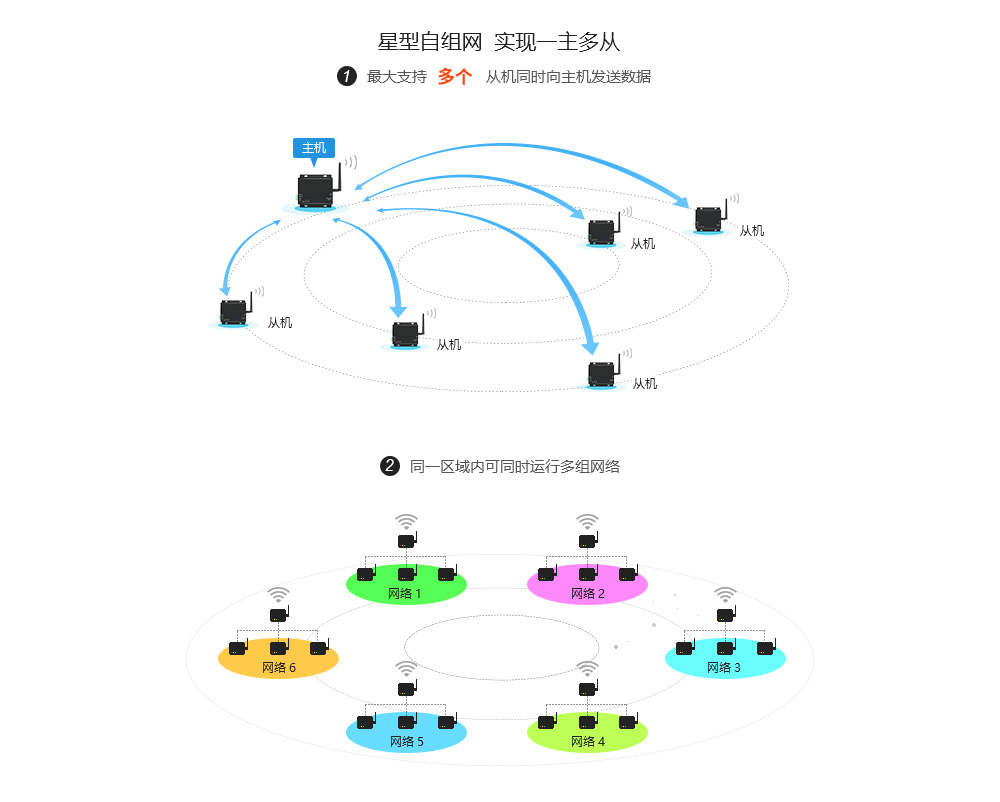

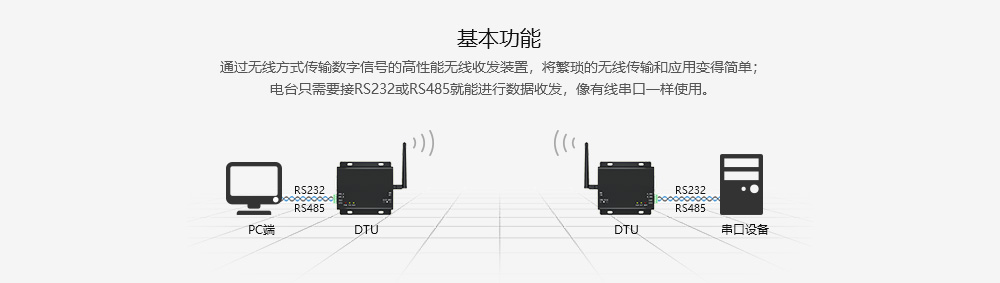

產品簡介：采用星型網絡系統，工作在433MHz頻段，模塊集協調器、終端為一體，具有長距離、高速率兩種傳輸模式，最大支持200個節點同時并發數據到協調器，所有操作配置采用客戶方便的上位機操作模式，極大簡化用戶操作，適用于多種無線通訊組網場景。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 431~446.5 MHz | 出廠默認 433MHz |
| 發射功率 | 17~30 dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -110 dBm | 空速 50kbps |
| 空中速率 | 5k，50kbps | 出廠默認 5kbps |
| 實測距離 | 6500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速5kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 82 * 62 * 25mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | 以太網 | |
| 封裝方式 | RJ45 | |
| 緩存容量 | 2048字節 | 用戶自定義 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | |
| 發射電流 | 384.3 | 427 | 469.7 | mA | 30dBm（1W） |
| 守候電流 | 40 | 44 | 49 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

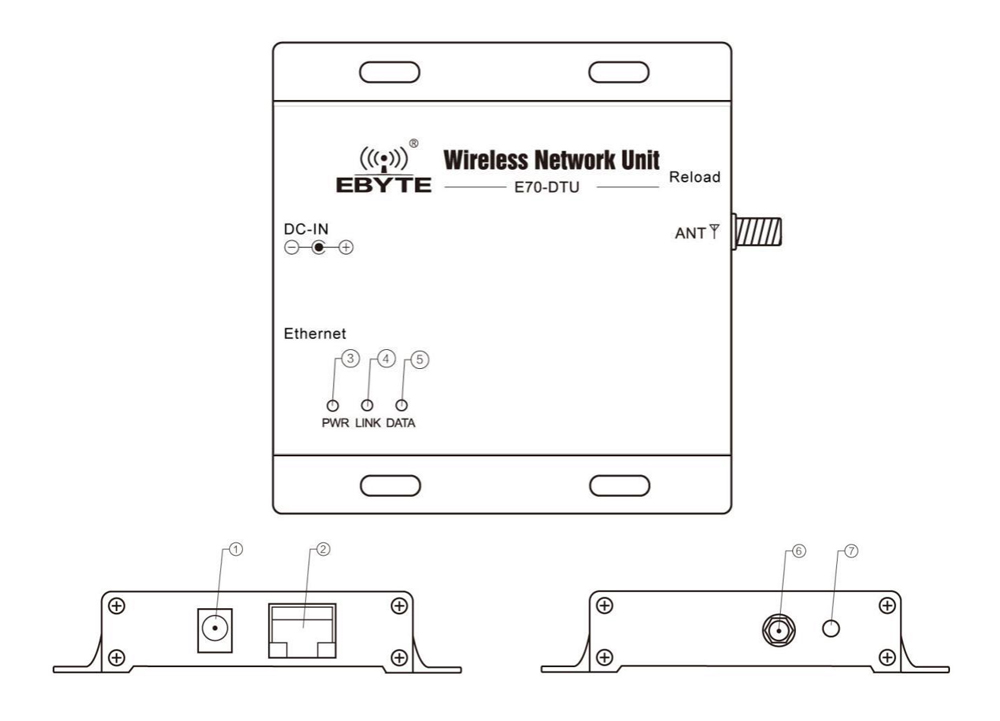

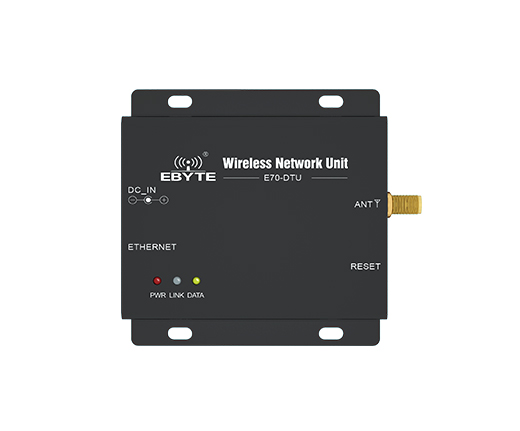

| 腳號 | 名稱 | 說明 |
| 1 | DC-IN | 電源接口，默認 8~28V（可定制標準 5V 版本），建議12V/24V |
| 2 | ETHERNET | 以太網接口，標準RJ45 接口，與設備或者 PC 相連接 |
| 3 | PWR | 電源指示燈 |
| 4 | LINK | 連接指示燈（當設備作為協調器時，綠燈常亮；當設備作為節點時，設備組網成功后，綠燈亮。） |
| 5 | DATA | 串口收發指示燈 |
| 6 | Reload | 恢復到出廠設置按鈕 |
| 7 | ANT | SMA 天線接口 |
