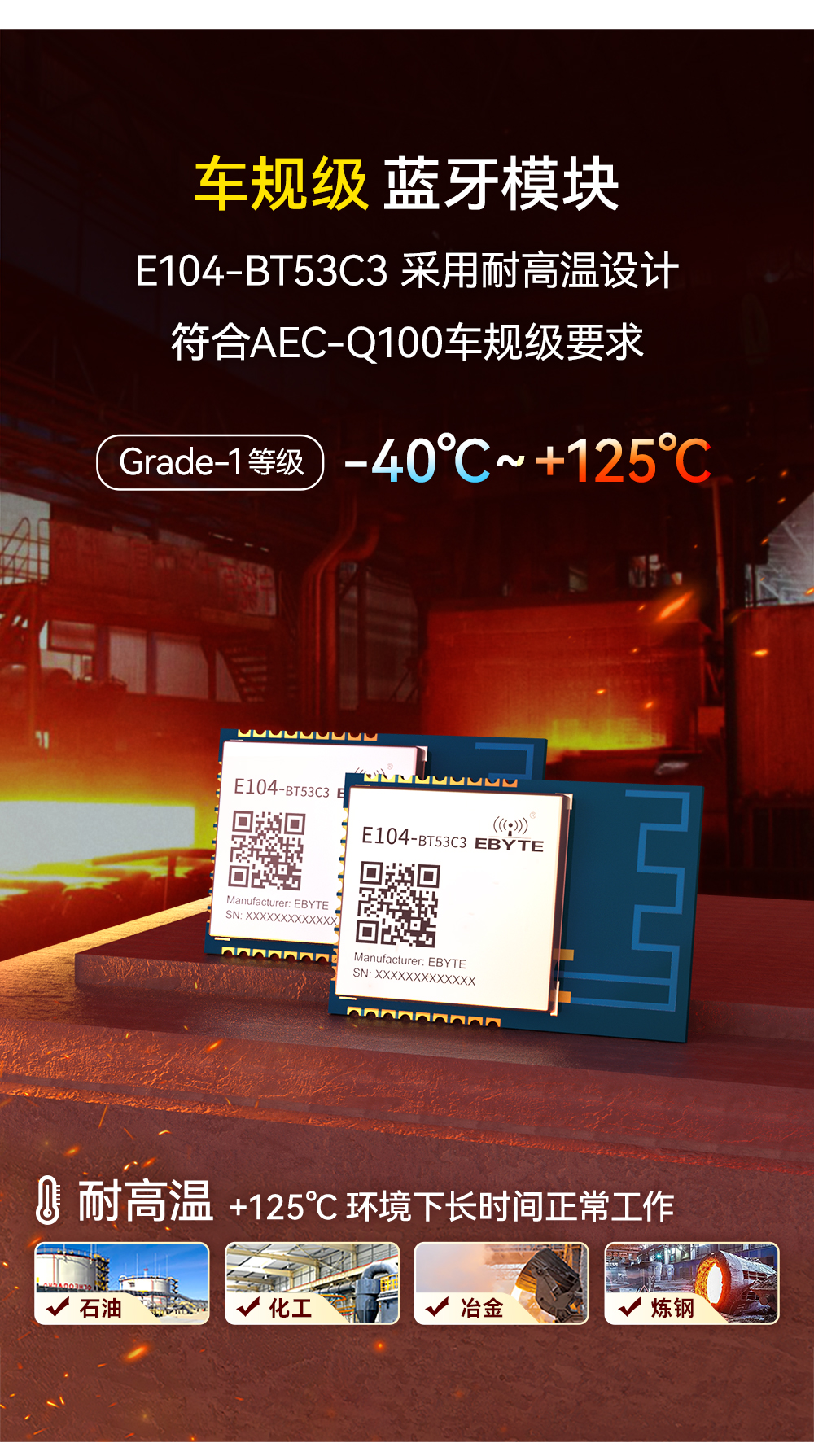

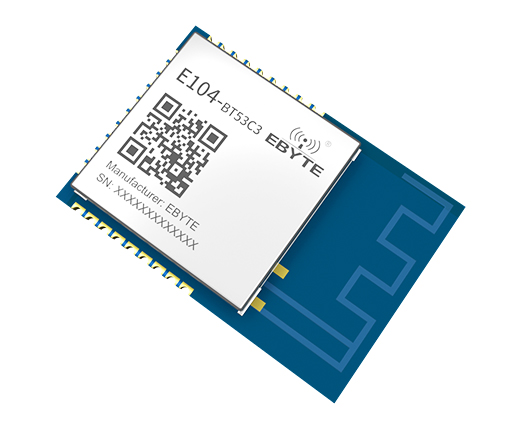

E104-BT53C3 車規級藍牙模塊

工作頻率：2402~2480MHz

通信距離：170m

產品尺寸：23*16mm 產品重量：1.3g±0.1g

產品簡介：E104-BT53C3是一款基于BLE5.2協議的串口轉藍牙模塊，具有耐高溫、體積小、功耗低、傳輸距離遠、抗干擾能力強等特點，工作在2.4GHz頻段。藍牙模塊是基于Silicon Labs的EFR32BG22C224F512IM40-C芯片研發的車規級藍牙模塊，可在-40~+125℃環境中長時間使用，該藍牙模塊使用通用的AT指令，操作簡單快捷。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。

技術手冊

樣品購買

概述特點

概述特點 性能參數 引腳定義相關下載訂購方式知識應用系列產品

E104-BT53C3_01
E104-BT53C3_02
E104-BT53C3_03
E104-BT53C3_04
E104-BT53C3_05
E104-BT53C3_06
E104-BT53C3_07
E104-BT53C3_08
E104-BT53C3_09
E104-BT53C3_10

主要參數	性能		各注
主要參數	最小值	最大值	各注
電源電壓（V）	1.8	3.8	超過3.8 V可能永久燒毀模塊
阻塞功率（dBm）	-	6	近距離使用燒毀概率較小
工作溫度（℃）	-40	+125	車規級

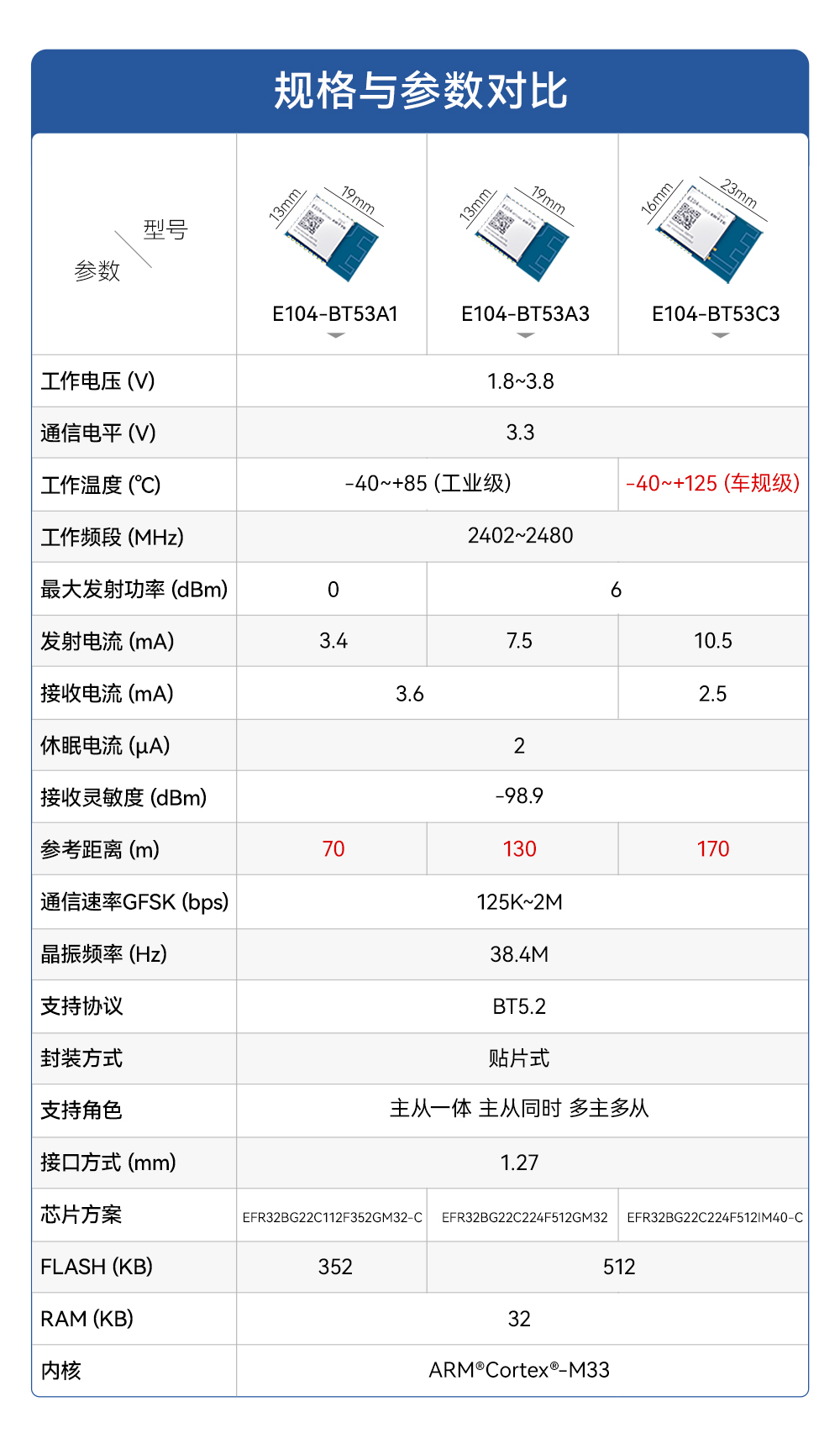

主要參數		性能描述			備注
主要參數		最小值	典型值	最大值	備注
工作電壓（V）		1.8	3.3	3.8	≥3.3V 可保證輸出功率
通信電平（V）		-	3.3	-	使用 5V 電平有風險燒毀
工作溫度（℃）		-40	-	+125	車規級設計
工作頻段（MHz）		2400	-	2480	支持 ISM 頻段
發射功率（dBm)		-28	0	6	-
功耗	發射電流（mA）	-	10.5	-	峰值瞬態電流@6dBm
	發射電流（mA）	-	5.3	-	峰值瞬態電流@0dBm
	接收電流（mA）	-	2.5	-	-
	休眠電流(uA)	-	2	-	-
接收靈敏度（dBm)		-	-98.9	-	1 Mbit/s GFSK
接收靈敏度（dBm）		-	-96.2	-	2 Mbit/s GFSK
接收靈敏度（dBm)		-	-106.7	-	125 Kbit/s GFSK

主要參數	描述	備注
通信距離	170m	晴朗空曠環境，高度1米，@6dBm , 空速1Mbps
品振頻率	38.4MHz
藍牙協議	BLE5.2
通信接口	UART
封裝方式	貼片式
IC全稱	EFR32BG22C224F512IM40-C
FLASH	512KB
RAM	32KB	-
內核	ARM?Cortex?-M33
外形尺寸	23*16mm	-
天線接口	PCB	等效阻抗約 50Ω
產品重量	1.25g	±0.2g

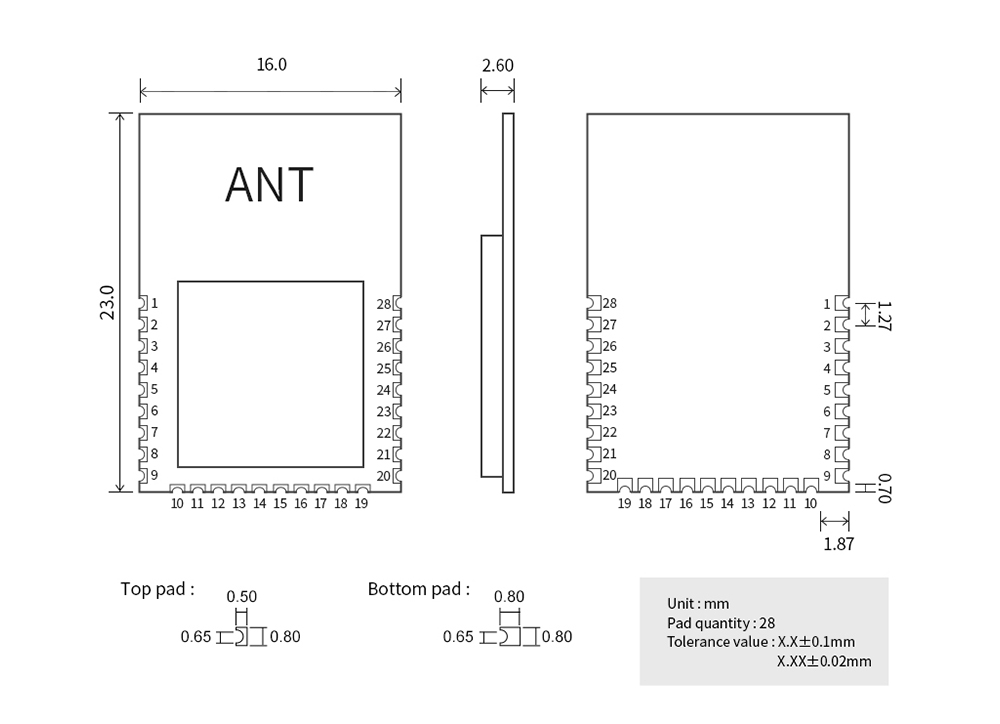

車規級藍牙模塊引腳定義

引腳序號	名稱	功能	備注
1	PB04	I/0	GPI0
2	PB03	I/0	GPI0
3	TXD	0	模塊串口發送端
4	RXD	I	模塊串口接收端
5	PB00	I/0	GPI0
6	PA00	M0D	模式配置:輸入低電平保持200ms以上，模塊進入配置模式:輸入高電平保持200ms以上，模塊進入透?jìng)髂Ｊ健＃ㄔ撘_有內部上拉，默認工作在透?jìng)髂Ｊ剑?/span>
7	PA01	SWCLK	用戶無需關心
8	PA02	SWDI0	用戶無需關心
9	PA03	I/0	GPI0
10	PA08	0	指示從機〔包括Beac0n角色）連接狀態；連接成功后引腳輸出低電平；連接斷開后輸出高電平
11	PA07	0	指示主機連接狀態；連接成功后引腳輸出低電平；連接斷開后輸出高電平
12	PA06	RTS	(標準硬件流控Require T0 Send）模塊輸出信號，為高時表示模塊串口忙，不允許MCU向模塊串口發送數據，為低時可以向模塊發送數據。
13	PA05	CTS	標準硬件流控Clear T0 Scnd)模塊輸入信號，為高時表示MCU串口忙，模塊不會向MCU串口發送數據，為低時可以向MCU發送數據。
14	PA04	REST0RE	內部上拉。下降沿，然后保持低電平至少5秒后，所有參數恢復出廠設置并自動重啟模塊
15	VCC	l	電源正極，1.71~3.8v，推薦3.3V
16	PD03	I/0	GPI0
17	PD02	I/0	GPI0
18	PC00	I/0	GPI0
19	PC01	I/0	GPI0
20	PC02	I/0	GPI0
21	PC03	I/0	GPI0
22	PC04	I/0	GPI0
23	PC05	I/0	GPI0
24	PC06	I/0	GPI0
25	PC07	I/0	GPI0
26	RESET	-	模塊復位引腳，低電平有效，內部上拉
27	GND	-	模塊地
28	GND	-	模塊地

產品說明書

【用戶手冊】E104-BT53_UserManual_CN

開發測試

【封裝文件】E104-BT53C3

【封裝文件2】E104-BT53C3

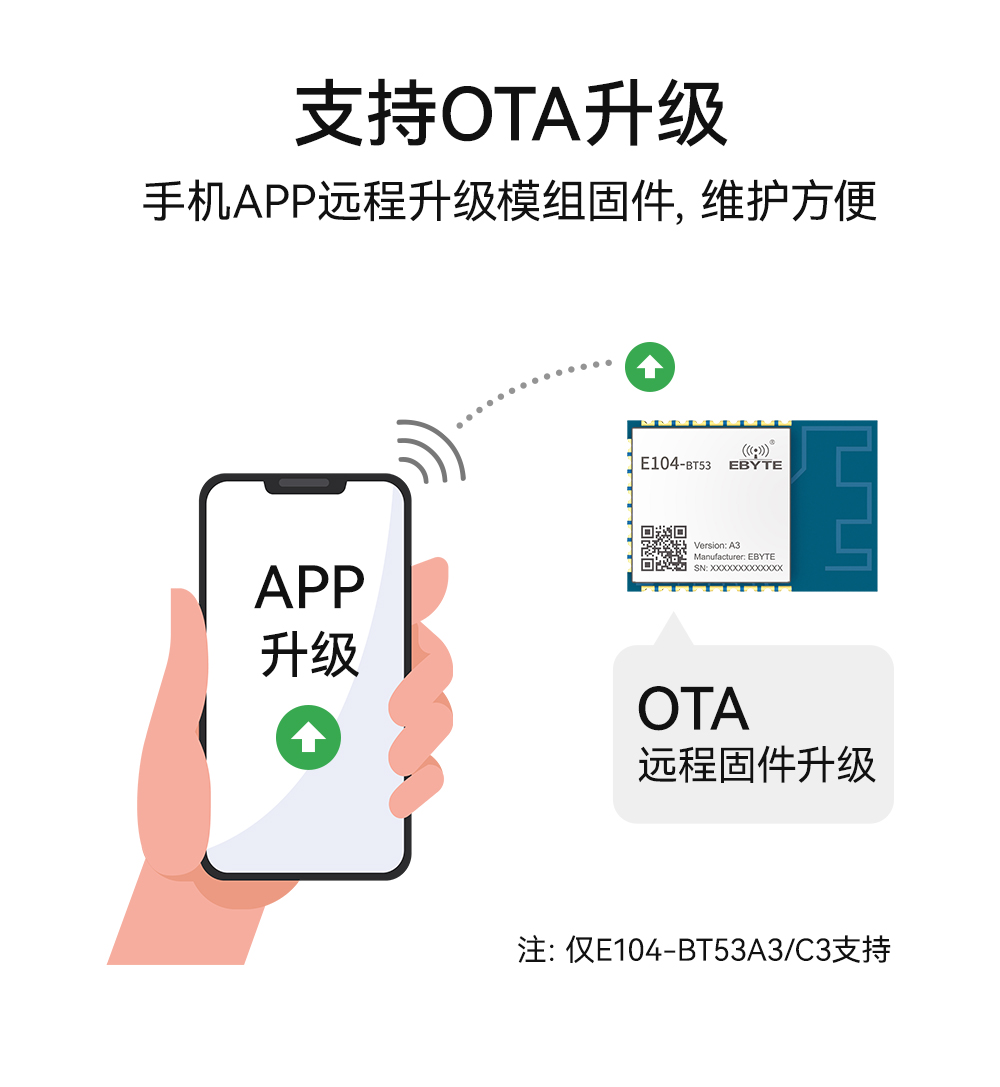

【OTA升級包】OTA升級工具&固件

【芯片資料】EFR32BG22手冊

【天線放置】帶PCB天線無線模組的放置方式

工具軟件

【通信測試】串口調試助手_XCOM

億佰特簡介

【企業簡介】

在線購買

【億佰特官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：support@cdebyte.com

技術咨詢

【在線提交】：http:///apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> EWD104-BT57系列藍牙無線轉換器模塊手機透?jìng)鞴δ軠y(cè)試

> 藍牙Auracast?廣播音頻技術詳解

> USB轉藍牙模塊藍牙適配器設備透?jìng)鞴δ軠y(cè)試教程

> BLE低功耗藍牙基礎知識

> 藍牙定位技術的三種模式

> 基于藍牙模塊的醫療監護方案應用

> 藍牙芯片和藍牙模塊的作用及區別詳解

> PWM輸出技術原理和藍牙模塊應用優勢詳解

> 億佰特藍牙模塊產品體系及藍牙模塊應用案例詳解

> BT經典藍牙模塊和BLE低功耗藍牙模塊對比

> 什么是藍牙模塊？藍牙模塊使用指南和常見問題解答

> 藍牙模塊有哪些好用的硬件接口？

> ZigBee與藍牙Mesh對比

> 關于藍牙m(xù)esh自組網網絡的5個誤解

> BLE、RFID、UWB技術對比

> WiFi+BLE藍牙模塊在物聯網設備的應用案例

> BT經典藍牙模塊和BLE低功耗藍牙模塊對比

> 什么是低功耗藍牙模塊？BLE藍牙技術特點詳解

> 各版本藍牙協議有什么功能特點？

> 藍牙協議棧的各層功能簡述

> 藍牙技術原理及其存在的問題

> WiFi模塊與藍牙模塊通信技術有何區別？

> 藍牙模塊無線傳輸技術基礎知識講解

> 藍牙模塊的5大物聯網應用場景

> zigbee模塊和藍牙模塊無線技術對比

> 藍牙模塊的好壞受到哪些因素的影響

> BLE5.0系列藍牙模塊的區別

> 藍牙模塊采用陶瓷天線和PCB天線的區別

> 2.4g無線模塊和藍牙模塊之間會互相干擾嗎？

> 億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> 超低功耗藍牙模塊BLE4.0協議的片載系統解決方案

> 為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> Bluetooth藍牙模塊在車位鎖上的物聯網應用

> 無線數傳模塊在工業領域中的優勢

> PCB板設計注意事項

> 物聯網天線增益數據對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi、藍牙、Zigbee模塊在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> 藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> Bluetooth 5的優勢解析

> 關于藍牙服務UUID自定義簡介

> 淺談藍牙模塊的“嗅探”功能設計

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點	技術 手冊	樣品購買
EWM104-BT5125(SPDIF)	USB	QCC5125	2.4G	9	0.12	BLE 5.1	郵票孔	13*18	SPDIF輸出接口、無線藍牙音頻模塊
EWM104-BT5125(I2S)	USB	QCC5125	2.4G	9	0.12	BLE 5.1	郵票孔	13*18	I2S輸出接口、無線藍牙音頻模塊
EWM104-BT5125(DAC)	USB	QCC5125	2.4G	9	0.12	BLE 5.1	郵票孔	13*18	DAC輸出接口、無線藍牙音頻模塊
EWD104-BT57(485)	RS485	-	2.4G	20	0.56	BLE 5.2	SMA-K	1022827	國產RS232/RS485轉藍牙無線適配器
E104-BT52PX	UART	DA14531	2.4G	20	0.5	BLE 5.0	IPEX 3代	16*10	低功耗，小體積，高性價比
EWM104-BT57UP	USB	-	2.4G	23	0.22	BLE 5.2	PCB	60188.5	藍牙轉USB適配器，低功耗、主從一體、虛擬串口模塊
EWM104-BT57U	USB	-	2.4G	4.5	0.1	BLE 5.2	PCB	18.514.56.0	USB轉藍牙適配器，小體積、主從一體、虛擬串口模塊
EWM104-BT09SX	UART	TLSR8208BER	2.4G	11.5	0.2	BLE 5.0	貼片式	10*10	低功耗小體積，藍牙從機模塊
EWM104-BT09SP	UART	TLSR8208BER	2.4G	11.5	0.12	BLE 5.0	貼片式	10*14.5	低功耗，藍牙轉串口從機模塊
E104-BT5032B	UART	nRF52832	2.4G	20	0.5	BLE 5.0	陶瓷天線	11.6*20	低功耗，透明傳輸，主從一體
E104-BT09	UART	TLSR8208BER	2.4G	11.5	0.15	BLE 5.0	貼片式	13*19	低功耗，從機模塊
E104-BT08	UART	-	2.4G	8	0.06	BLE 5.1	貼片式	10*10	低功耗，主從一體
E104-BT07	UART	-	2.4G	8	0.13	BLE 5.1	貼片式	21.9*14.6	低功耗，主從一體
E104-BT53C3	UART	EFR32BG22	2.4G	6	0.17	BLE 5.2	PCB	23*16	車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP	UART	CC2340R5	2.4G	8	0.17	BLE 5.3	板載PCB天線	10*14.5	低功耗，小體積
E104-BT52X	UART	DA14531	2.4G	0	0.13	BLE 5.0	IPEX 3代	10*10	低功耗，小體積，高性價比
E104-BT11N-IPX	UART	EFR32MG21	2.4G	20	0.3	BLE Mesh	IPX	16*13	SigMesh自組網
E104-BT11G-IPX	UART	EFR32MG21	2.4G	20	0.3	BLE Mesh	IPX	16*13	SigMesh自組網
E104-BT11N-PCB	UART	EFR32MG21	2.4G	20	0.2	BLE Mesh	PCB	19*13	SigMesh自組網
E104-BT11G-PCB	UART	EFR32MG21	2.4G	20	0.2	BLE Mesh	PCB	19*13	SigMesh自組網
E104-BT5032U	USB	nRF52832	2.4G	3	0.08	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT53A3	UART	EFR32BG22C224F512GM32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT12NSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12NSP模塊測試板
E104-BT12LSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12LSP模塊測試板
E104-BT12USP-TB	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12LSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12NSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT5040UA	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT5005A	UART	nRF52805	2.4G	4	0.07	BLE 5.0	陶瓷天線	9*9	超小體積封裝，透明傳輸
E104-BT5011A	UART	nRF52811	2.4G	4	0.07	BLE 5.1	陶瓷天線	11.5*16	Long Range特性，透明傳輸
E104-BT51A	UART	CC2640R2L	2.4G	5.5	0.05	BLE 5.0	陶瓷天線	16*11.5	低功耗，透明傳輸
E104-BT5040U	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT52	UART	DA14531	2.4G	0	0.09	BLE 5.0	板載天線	14.5*10	低功耗，小體積，高性價比
E104-BT53A1	UART	EFR32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT11	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT30	1.1mm（詳見尺寸圖及 PCB 封裝庫）	CSRA64215	2.4G	9	0.05	V4.2+EDR	PCB	25 *16	音頻藍牙傳輸、高性價比
E104-BT40	UART	-	2.4G	3	0.03	V4.2+V3.0 SPP	PCB	21*13	低功耗，串口轉雙模藍牙從機
E104-BT51	UART	CC2640R2F	2.4G	5	0.75	BLE 5.0	PCB/IPX	17.5*28.7	低功耗，透明傳輸
E104-BT5032A	UART	nRF52832	2.4G	4	0.06	BLE 5.0	陶瓷天線	11.6 * 16	低功耗，透明傳輸
E104-BT5010A	UART	nRF52810	2.4G	4	0.055	BLE 5.0	陶瓷天線	11.5*16	低功耗，透明傳輸
E104-BT54S	UART	BLUENRG355MC	2.4G	8	0.3	BLE 5.1	IPEX，板載PCB天線	28162.7	STM意法半導體全新SoC藍牙模塊
E104-BT05	UART	-	2.4G	8	0.07	BLE 4.2	PCB	10 * 14.5	低功耗，透明傳輸
E104-2G4U04A	USB	CC2540	2.4G	4	0.06	BLE 4.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT02	UART	DA14580	2.4G	0	0.1	BLE 4.2	PCB	14 * 22	透明連傳，業界最低功耗
E104-BT01	I/O	CC2541	2.4G	0	0.05	BLE 4.0	PCB	14 * 22	超低功耗，高性價比

EWM104-BT5125(SPDIF)

產品型號：EWM104-BT5125(SPDIF)

接口類型 :USB
芯片方案 :QCC5125
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.12
通信協議 :BLE 5.1
天線形式 :郵票孔
產品尺寸 mm :13*18
功能特點:SPDIF輸出接口、無線藍牙音頻模塊

PDF ：

購買：
EWM104-BT5125(I2S)

產品型號：EWM104-BT5125(I2S)

接口類型 :USB
芯片方案 :QCC5125
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.12
通信協議 :BLE 5.1
天線形式 :郵票孔
產品尺寸 mm :13*18
功能特點:I2S輸出接口、無線藍牙音頻模塊

PDF ：

購買：
EWM104-BT5125(DAC)

產品型號：EWM104-BT5125(DAC)

接口類型 :USB
芯片方案 :QCC5125
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.12
通信協議 :BLE 5.1
天線形式 :郵票孔
產品尺寸 mm :13*18
功能特點:DAC輸出接口、無線藍牙音頻模塊

PDF ：

購買：
EWD104-BT57(485)

產品型號：EWD104-BT57(485)

接口類型 :RS485
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.56
通信協議 :BLE 5.2
天線形式 :SMA-K
產品尺寸 mm :102*28*27
功能特點:國產RS232/RS485轉藍牙無線適配器

PDF ：

購買：
E104-BT52PX

產品型號：E104-BT52PX

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :IPEX 3代
產品尺寸 mm :16*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
EWM104-BT57UP

產品型號：EWM104-BT57UP

接口類型 :USB
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :23
通信距離 km :0.22
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :60*18*8.5
功能特點:藍牙轉USB適配器，低功耗、主從一體、虛擬串口模塊

PDF ：

購買：
EWM104-BT57U

產品型號：EWM104-BT57U

接口類型 :USB
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :4.5
通信距離 km :0.1
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :18.5*14.5*6.0
功能特點:USB轉藍牙適配器，小體積、主從一體、虛擬串口模塊

PDF ：

購買：
EWM104-BT09SX

產品型號：EWM104-BT09SX

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.2
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗小體積，藍牙從機模塊

PDF ：

購買：
EWM104-BT09SP

產品型號：EWM104-BT09SP

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.12
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :10*14.5
功能特點:低功耗，藍牙轉串口從機模塊

PDF ：

購買：
E104-BT5032B

產品型號：E104-BT5032B

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6*20
功能特點:低功耗，透明傳輸，主從一體

PDF ：

購買：
E104-BT09

產品型號：E104-BT09

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.15
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :13*19
功能特點:低功耗，從機模塊

PDF ：

購買：
E104-BT08

產品型號：E104-BT08

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.06
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT07

產品型號：E104-BT07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.13
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :21.9*14.6
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT53C3

產品型號：E104-BT53C3

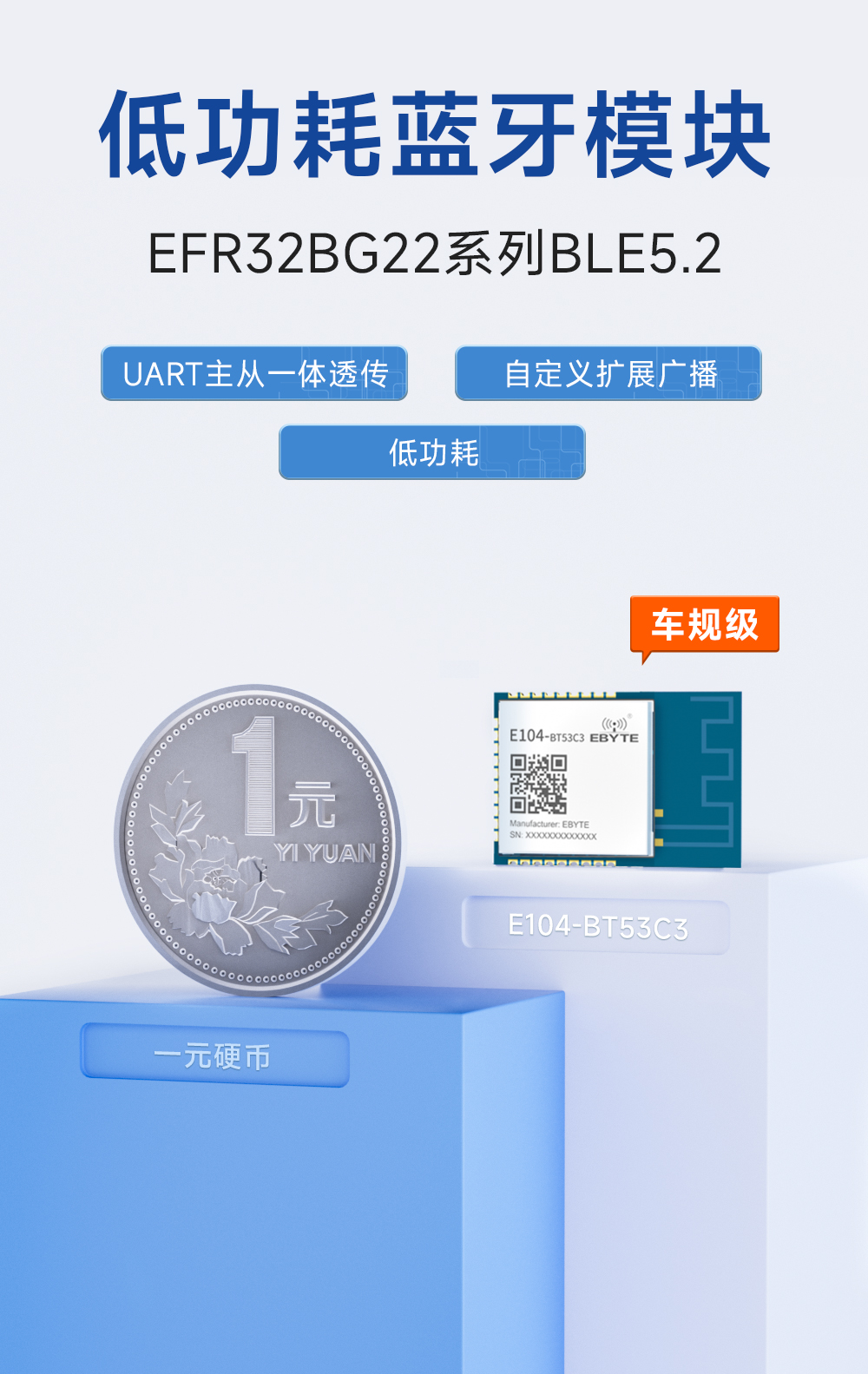

接口類型 :UART
芯片方案 :EFR32BG22
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.17
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :23*16
功能特點:車規級耐高溫、串口轉BLE藍牙模塊

PDF ：

購買：
E104-BT55SP

產品型號：E104-BT55SP

接口類型 :UART
芯片方案 :CC2340R5
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.17
通信協議 :BLE 5.3
天線形式 :板載PCB天線
產品尺寸 mm :10*14.5
功能特點:低功耗，小體積

PDF ：

購買：
E104-BT52X

產品型號：E104-BT52X

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.13
通信協議 :BLE 5.0
天線形式 :IPEX 3代
產品尺寸 mm :10*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT11N-IPX

產品型號：E104-BT11N-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :BLE Mesh
天線形式 :IPX
產品尺寸 mm :16*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-IPX

產品型號：E104-BT11G-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :BLE Mesh
天線形式 :IPX
產品尺寸 mm :16*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11N-PCB

產品型號：E104-BT11N-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2
通信協議 :BLE Mesh
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-PCB

產品型號：E104-BT11G-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2
通信協議 :BLE Mesh
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5032U

產品型號：E104-BT5032U

接口類型 :USB
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.08
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT53A3

產品型號：E104-BT53A3

接口類型 :UART
芯片方案 :EFR32BG22C224F512GM32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT12NSP-TB

產品型號：E104-BT12NSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12NSP模塊測試板

PDF ：

購買：
E104-BT12LSP-TB

產品型號：E104-BT12LSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12LSP模塊測試板

PDF ：

購買：
E104-BT12USP-TB

產品型號：E104-BT12USP-TB

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12LSP

產品型號：E104-BT12LSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12NSP

產品型號：E104-BT12NSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5040UA

產品型號：E104-BT5040UA

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT5005A

產品型號：E104-BT5005A

接口類型 :UART
芯片方案 :nRF52805
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :9*9
功能特點:超小體積封裝，透明傳輸

PDF ：

購買：
E104-BT5011A

產品型號：E104-BT5011A

接口類型 :UART
芯片方案 :nRF52811
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.1
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:Long Range特性，透明傳輸

PDF ：

購買：
E104-BT51A

產品型號：E104-BT51A

接口類型 :UART
芯片方案 :CC2640R2L
工作頻率 Hz :2.4G
發射功率 dBm :5.5
通信距離 km :0.05
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :16*11.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5040U

產品型號：E104-BT5040U

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT52

產品型號：E104-BT52

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.09
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT53A1

產品型號：E104-BT53A1

接口類型 :UART
芯片方案 :EFR32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT11

產品型號：E104-BT11

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT30

產品型號：E104-BT30

接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）
芯片方案 :CSRA64215
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.05
通信協議 :V4.2+EDR
天線形式 :PCB
產品尺寸 mm :25 *16
功能特點:音頻藍牙傳輸、高性價比

PDF ：

購買：
E104-BT40

產品型號：E104-BT40

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.03
通信協議 :V4.2+V3.0 SPP
天線形式 :PCB
產品尺寸 mm :21*13
功能特點:低功耗，串口轉雙模藍牙從機

PDF ：

購買：
E104-BT51

產品型號：E104-BT51

接口類型 :UART
芯片方案 :CC2640R2F
工作頻率 Hz :2.4G
發射功率 dBm :5
通信距離 km :0.75
通信協議 :BLE 5.0
天線形式 :PCB/IPX
產品尺寸 mm :17.5*28.7
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5032A

產品型號：E104-BT5032A

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6 * 16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5010A

產品型號：E104-BT5010A

接口類型 :UART
芯片方案 :nRF52810
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.055
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT54S

產品型號：E104-BT54S

接口類型 :UART
芯片方案 :BLUENRG355MC
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.3
通信協議 :BLE 5.1
天線形式 :IPEX，板載PCB天線
產品尺寸 mm :28*16*2.7
功能特點:STM意法半導體全新SoC藍牙模塊

PDF ：

購買：
E104-BT05

產品型號：E104-BT05

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.07
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :10 * 14.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-2G4U04A

產品型號：E104-2G4U04A

接口類型 :USB
芯片方案 :CC2540
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT02

產品型號：E104-BT02

接口類型 :UART
芯片方案 :DA14580
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.1
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:透明連傳，業界最低功耗

PDF ：

購買：
E104-BT01

產品型號：E104-BT01

接口類型 :I/O
芯片方案 :CC2541
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.05
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:超低功耗，高性價比

PDF ：

購買：

深圳辦事處柯經理：18218726658 南京辦事處葛經理：17626012283

無錫辦事處劉經理：13558641933

成都總部銷售經理：

秦科(無線模塊)：18884314654 馮子恒(無線模塊)：18828049434

蔡友銀(無線模塊)：13882211021 葛宇龍(通信設備)：19138800613

胡兵(外貿銷售經理)：18584911141、 sales06@ebyte.com

業務郵箱：support@cdebyte.com 全國銷售投訴電話：19934352316

地址：四川省成都市高新西區西區大道199號B5棟（前臺座機：028-61543675）

友情鏈接：

在線客服系統
大型工業吊扇
海外專線
檢測儀器
智慧校園平臺
114黃頁網站
招標信息
我愛方案網
電子元件技術網
通信網絡技術
ICGOO在線商城

點擊撥打： 4000-330-990
